پمپ سانتریفیوژ، که با نام پمپ گریز از مرکز نیز شناخته می‌شوند، به عنوان پرکاربردترین و رایج‌ترین انواع پمپ در سطح جهان مطرح هستند. با اختصاص بیش از 85 درصد از تولید جهانی پمپ‌ها به این نوع، پمپ‌های سانتریفیوژ نقشی محوری در جابجایی حجم عظیمی از سیالات در مدت زمان کوتاه ایفا می‌کنند. این پمپ‌ها در انتقال سیالات در صنایع مختلف از جمله کشاورزی، نفت و گاز، پتروشیمی، نیروگاه‌ها، تصفیه آب و فاضلاب، معادن، داروسازی و ساختمان، نقشی حیاتی ایفا می‌کنند و به جزئی جدایی‌ناپذیر از فرآیندهای تولید و خدمات تبدیل شده‌اند.

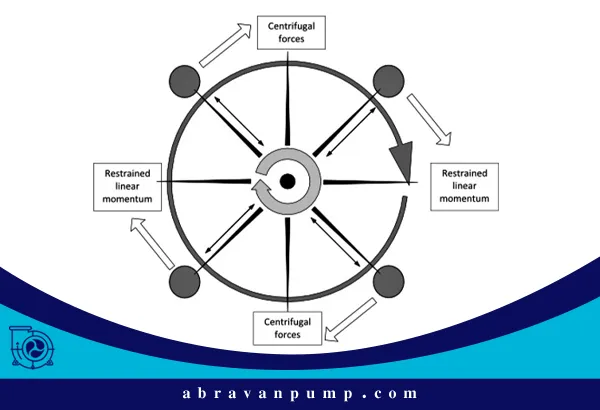

سانتریفیوژ چیست؟ از مفهوم بنیادین تا عملکرد پمپ‌های گریز از مرکز
سانتریفیوژ دستگاهی است که با چرخش با سرعت بالا، مواد مختلف را بر اساس تفاوت در چگالی از یکدیگر جدا می‌کند. این اصل جداسازی، ریشه‌ای عمیق در فیزیک نیروی گریز از مرکز (Centrifugal Force) دارد. در عمل، نیروی گریز از مرکز یک نیروی مجازی است که در مقابل نیروهای واقعی مانند بویانسی (نیروی شناوری) و اصطکاک عمل می‌کند. هنگامی که نیروی گریز از مرکز بر این نیروهای مقاوم غلبه می‌کند، ذرات سنگین‌تر از محور دوران دور شده و با سرعت ثابتی ته‌نشین می‌شوند، در حالی که ذرات سبک‌تر به سمت مرکز حرکت می‌کنند.
کاربردهای این مفهوم بنیادین در زندگی روزمره و علوم بسیار گسترده است. از جداسازی اجزای شیر و خون در آزمایشگاه‌ها، خالص‌سازی DNA و مواد شیمیایی، تا عملکرد ماشین لباسشویی که آب را از لباس‌ها جدا می‌کند، همگی بر اساس اصول سانتریفیوژ عمل می‌کنند. این دستگاه‌ها با ایجاد شتابی مشابه شتاب گرانش اما با شدت بیشتر، فرآیند ته‌نشینی و جداسازی را به طور چشمگیری سرعت می‌بخشند.
اگر شما هم نیاز به خرید پمپ سانتریفیوژ دارید هم اکنون با کارشناسان آبروان در تماس باشید تا به صورت رایگان بهترین محصول را به شما معرفی کنند.

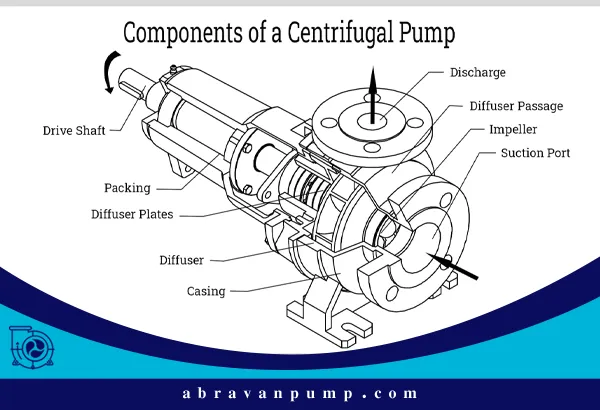

پمپ سانتریفیوژ: تعریف و اجزای مهم
پمپ گریز از مرکز (سانتریفیوژ) یک دستگاه مکانیکی است که با استفاده از انتقال انرژی دورانی، سیال را به حرکت درمی‌آورد. این پمپ‌ها به دسته پمپ‌های دینامیکی و جابجایی نامثبت تعلق دارند.
در ادامه به دو مورد از اجزای پمپ گریز از مرکز که بخش کلیدی این پمپ را تشکیل میدهند بررسی می‌کنیم.
پروانه پمپ (Impeller): این قطعه دوار، که با سرعت حول محور خود می‌چرخد، مهم‌ترین جزء پمپ محسوب می‌شود. پروانه انرژی مکانیکی را از الکتروموتور دریافت کرده و آن را به صورت انرژی جنبشی (سرعت) به سیال منتقل می‌کند. سیال از ورودی پمپ (معمولاً در مرکز پروانه که به “چشمی” معروف است) وارد شده و با چرخش پروانه، تحت تأثیر نیروی گریز از مرکز به صورت شعاعی (به سمت بیرون) از نوک پره‌های پروانه به بیرون پرتاب می‌شود.
در مقاله‌ای با عنوان پروانه پمپ سانتریفیوژ به طور تخصصی این موضوع را مورد بررسی قرار داده‌ایم.
پوسته پمپ یا حلزونی (Volute Casing): این محفظه ثابت، پروانه را احاطه کرده و سیال را پس از خروج از پروانه، جمع‌آوری و هدایت کند. طراحی حلزونی شکل پوسته به گونه‌ای است که قطر مقطع عبور سیال به تدریج افزایش می‌یابد. مطابق اصل برنولی، با افزایش مساحت مقطع جریان، سرعت سیال کاهش یافته و در نتیجه، انرژی جنبشی آن به انرژی فشاری تبدیل می‌شود. این فرآیند باعث افزایش فشار سیال در خروجی پمپ می‌گردد.
نحوه عملکرد کلی پمپ سانتریفیوژ به این صورت است که سیال به صورت محوری وارد پروانه در حال چرخش می‌شود. پروانه با سرعت زیاد می‌چرخد و نیروی گریز از مرکز به سیال وارد می‌کند. این نیرو سیال را به سمت محیط پروانه و سپس به داخل پوسته حلزونی پرتاب می‌کند. در پوسته، سرعت سیال به تدریج کاهش یافته و فشار آن افزایش می‌یابد، سپس سیال با فشار بالا از خروجی پمپ تخلیه می‌شود.
نحوه عملکرد پمپ سانتریفیوژ

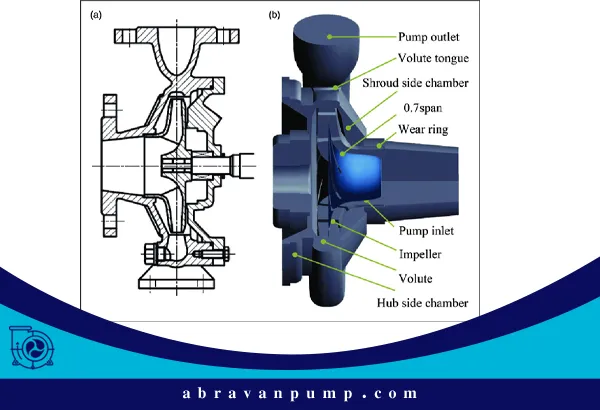

فرآیند تبدیل انرژی در پمپ‌های سانتریفیوژ، که توسط اصل برنولی هدایت می‌شود، هسته اصلی کارایی آن‌هاست. طراحی دقیق پوسته حلزونی، که امکان افزایش تدریجی مساحت جریان را فراهم می‌کند، برای به حداقل رساندن اتلافات هیدرولیکی در طول تبدیل سرعت به فشار بسیار حیاتی است. یک پوسته با طراحی بهینه تضمین می‌کند که حداکثر انرژی جنبشی منتقل شده توسط پروانه، به عنوان فشار استاتیکی بازیابی شود، که مستقیماً بر راندمان کلی پمپ تأثیر می‌گذارد.
هرگونه انحراف از این طراحی بهینه، یا فرسودگی در داخل حلزونی، می‌تواند به اتلاف قابل توجه انرژی (مانند تلاطم و اصطکاک) منجر شود، که در نتیجه فشار خروجی پمپ کاهش یافته و هزینه‌های عملیاتی افزایش می‌یابد. این موضوع نشان می‌دهد که با وجود سادگی اصول، اجرای مهندسی آن برای دستیابی به عملکرد بالا نیازمند دقت فراوان است.

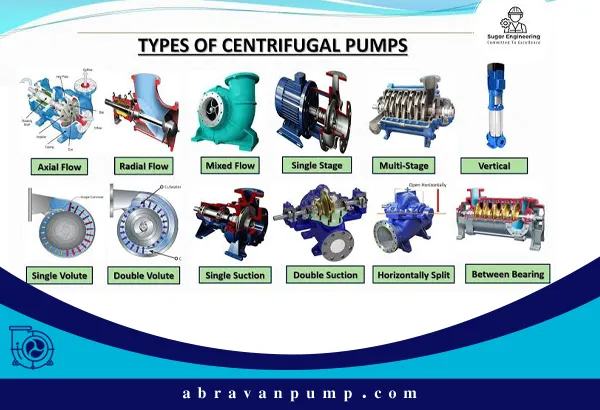

انواع پمپ‌های سانتریفیوژ و دسته‌بندی‌های آن‌ها
پمپ‌های سانتریفیوژ را می‌توان بر اساس چندین معیار کلیدی دسته‌بندی کرد. این دسته‌بندی‌ها به مهندسان و کاربران کمک می‌کنند تا پمپ مناسب را برای کاربرد خاص خود انتخاب کنند، زیرا هر نوع دارای ویژگی‌های عملکردی منحصربه‌فردی است.
دسته‌بندی بر اساس نوع جریان سیال از پروانه
- جریان محوری (Axial Flow Pump)
- جریان شعاعی (Radial Flow Pump)
- جریان ترکیبی (Mixed Flow Pump)
وجود انواع مختلف جریان (شعاعی، محوری، ترکیبی) به مهندسان اجازه می‌دهد تا ویژگی‌های هیدرولیکی پمپ را دقیقاً با نیازهای سیستم تطبیق دهند، که منجر به حداکثر شدن راندمان و حداقل شدن مصرف انرژی می‌شود.
دسته‌بندی بر اساس تعداد مراحل (پروانه‌ها)
- یک‌مرحله‌ای (Single-Stage Centrifugal Pump)
- چندمرحله‌ای (Multi-Stage Centrifugal Pump)
پمپ‌های چندمرحله‌ای محدودیت ذاتی طراحی‌های تک‌مرحله‌ای در دستیابی به هدهای بسیار بالا را برطرف می‌کنند، اگرچه ممکن است با هزینه بالاتری همراه باشند.
دسته‌بندی بر اساس نوع حلزونی
- تک حلزونی (Single Volute Pump)
- دو حلزونی (Double Volute Pump)
دسته‌بندی بر اساس تعداد مکش
- تک مکشه (Single Suction Pump)
- دو مکشه (Double Suction Pump)
دسته‌بندی بر اساس جهت محور
- پمپ محور افقی (Horizontal Shaft Pump)
- پمپ محور عمودی (Vertical Shaft Pump)
پمپ‌های خودمکنده
این پمپ‌ها نوع خاصی از پمپ‌های سانتریفیوژ هستند که قادرند هوا را از خط مکش خارج کرده و بدون نیاز به پرایمینگ دستی، شروع به پمپاژ سیال کنند
پمپ‌های سانتریفیوژ در عمل: کاربردهای گسترده و حیاتی در زندگی روزمره و صنعت
جدول زیر کاربردهای اصلی پمپ‌های سانتریفیوژ در صنایع مختلف را نشان می‌دهد.
| صنعت | کاربردهای کلیدی پمپ سانتریفیوژ |
|---|---|
| آب و فاضلاب | تأمین آب شهری، شبکه‌های آبیاری، پست‌های پمپاژ فاضلاب، تصفیه‌خانه‌ها |
| نفت و گاز | انتقال نفت خام و گاز طبیعی، کنترل فاز هیدروکربن‌ها، تزریق آب و گاز |
| کشاورزی | سیستم‌های آبیاری (بارانی)، زهکشی آب‌های زیرزمینی، مدیریت آب در دامداری و شیلات |
| نیروگاه‌ها | انتقال آب خنک‌کننده، سوخت، روغن موتور در سیستم‌های تولید بخار و توربین‌ها |
| پتروشیمی | جابجایی مواد شیمیایی مختلف (آب، نفت خام، آمونیاک)، مصارف شستشوی صنعتی |
| ساختمان و عمومی | سیستم‌های تهویه، حرارتی و سرمایشی، سیستم‌های حریق، پمپ‌های طبقاتی |
| معدن | جابجایی سیالات در فرآیندهای معدنی، تأمین آب در معادن |
| صنایع غذایی و داروسازی | انتقال سیالات و مواد شیمیایی/دارویی در فرآیندهای تولید و مخلوط کردن |
چرا پمپ سانتریفیوژ انتخاب اول بسیاری از صنایع است؟
پمپ‌های سانتریفیوژ به دلیل مزایای متعدد خود، به گزینه‌ی پیش‌فرض و اغلب مقرون‌به‌صرفه‌ترین راه‌حل برای طیف وسیعی از نیازهای انتقال سیالات تبدیل شده‌اند.
- ساختار ساده، ابعاد کوچک و تولید اقتصادی
- راندمان بالا در سیالات با ویسکوزیته پایین
- جریان خروجی یکنواخت و دبی بالا
- سهولت نگهداری و قابلیت اطمینان بالا
- اتصال مستقیم به موتورهای الکتریکی
- مقاومت در برابر مواد خورنده
- قابلیت تنظیم حجم خروجی
- مناسب برای حمل و نقل سوسپانسیون
چالش‌ها و محدودیت‌ها: معایب پمپ‌های سانتریفیوژ که باید بدانید
با وجود مزایای فراوان، پمپ‌های سانتریفیوژ دارای محدودیت‌ها و چالش‌هایی هستند که درک آن‌ها برای انتخاب، نصب پمپ سانتریفیوژ و نگهداری صحیح ضروری است. این محدودیت‌ها، آسیب‌پذیری‌های عملیاتی و حالت‌های بالقوه خرابی را نشان میدهند که از ویژگی‌های ذاتی طراحی و اصول عملکرد پمپ سانتریفیوژ نشأت می‌گیرند.
- نیاز به هواگیری قبل از راه‌اندازی
- ناکارآمدی در برابر سیالات با ویسکوزیته بالا
- حساسیت به کاویتاسیون و ارتعاشات محیطی
- محدودیت‌ها در دبی‌های خاص
- نیاز به آب‌بندی
- تولید فوم
عیب‌یابی سریع: مشکلات رایج و علل احتمالی در پمپ‌های سانتریفیوژ
در این جدول یک راهنمای عملی و سریع برای تشخیص و رفع مشکلات رایج در پمپ‌های سانتریفیوژ ارائه شده است. اگر پمپ شما دارای مشکلات زیر است میتوانید به طور خلاصه نحوه تعمیر پمپ سانتریفیوژ را یاد بگیرید.
| عیب (مشکل) | علل احتمالی |
|---|---|
| پمپ آب نمی‌دهد | هواگیری نشده است (پرایمینگ نامناسب)؛ ارتفاع مکش بیش از حد زیاد است؛ سرعت دورانی پمپ خیلی کم است؛ چشمی پروانه یا فیلتر ورودی مسدود شده است؛ پروانه از محور جدا شده است. |
| مایع خروجی کافی نیست | سرعت دورانی پمپ پایین است؛ وجود هوا یا گاز در مایع؛ گرفتگی چشمی پروانه؛ زیاد شدن فاصله بین حلقه‌های سایشی به علت فرسودگی. |
| فشار خروجی پمپ کافی نیست | سرعت پمپ خیلی کم است؛ حلقه‌های سایشی فرسوده شده‌اند؛ نشتی هوا در خط مکش (حتی ۱% هوا می‌تواند ۱۰% افت ظرفیت ایجاد کند)؛ هِد دهش (فشار خروجی) بیش از حد پیش‌بینی شده است. |
| پمپ دچار لرزش بیش از حد می‌شود | نصب پمپ در محل نامناسب یا محکم نبودن فونداسیون؛ نامیزانی و عدم بالانس کوپلینگ‌ها و روتور؛ پمپ دچار کاویتاسیون شده است؛ محور خمیده؛ فاصله بیش از حد یاتاقان و محور؛ پروانه روی محور محکم نیست؛ خروجی پمپ مسدود است؛ پمپ به سرعت بحرانی رسیده است. |
| گرم شدن بیش از حد یاتاقان پمپ | اشکال در سیستم خنک‌کننده یا نرسیدن روغن کافی به یاتاقان؛ فاصله محور تا یاتاقان کم است؛ حلقه‌های روغن‌رسان دچار مشکل شده‌اند؛ آلودگی روغن یاتاقان. |
| داغ شدن پمپ (بدنه) | کافی نبودن مایع درون پمپ؛ وجود هوا در مایع؛ بسته بودن خروجی پمپ؛ پیچ‌های پمپ بیش از حد سفت بسته شده‌اند؛ عدم رسیدن روغن به یاتاقان؛ فاصله بین حلقه‌های سایشی کم باشد. |
| پمپ توان الکتریکی زیادی می‌کشد | سرعت بیش از حد لازم است؛ هِد موجود کمتر از هد پمپ بوده و دبی پمپ افزایش یافته است؛ مایع تحت پمپاژ از آب سنگین‌تر است؛ عیوب مکانیکی (مثل تاب برداشتن شافت)؛ خارج بودن شافت پمپ از محل استقرارش؛ کوپلینگ فرسوده شده است. |
استانداردهای پمپ‌های سانتریفیوژ: تضمین کیفیت و عملکرد در سطح جهانی
استانداردهای API عمدتاً برای کاربردهای صنعتی در حوزه نفت و گاز تدوین شده‌اند و از سخت‌گیرانه‌ترین الزامات برخوردارند.
استانداردهای ISO مجموعه‌ای گسترده از معیارهای جهانی از جمله ابعاد پمپ، نحوه عملکرد پمپ، نحوه چیدمان ایستگاه تست، تجهیزات اندازه‌گیری، خطاهای آزمایش و … برای پمپ‌های سانتریفیوژ در کاربردهای عمومی و تخصصی ارائه میدهند.
نگاهی به آینده پمپ‌های سانتریفیوژ
پمپ‌های سانتریفیوژ، به عنوان یکی از حیاتی‌ترین و پرکاربردترین تجهیزات در صنایع مدرن و زندگی روزمره شناخته می‌شوند. گستردگی کاربرد این پمپ‌ها، نشان‌دهنده نقش محوری آن‌ها در تسهیل جریان مواد و انرژی در زیرساخت‌های اقتصادی جهانی است. انتخاب دقیق، نصب اصولی و نگهداری پیشگیرانه و مستمر از پمپ‌های سانتریفیوژ برای عملکرد بهینه آن‌ها اهمیت دارد. درک عمیق از اصول، انواع، مزایا، معایب و استانداردهای این پمپ‌ها، برای هر متخصص یا صنعتی که با انتقال سیالات سروکار دارد، امری ضروری است.
