وقتی در یک سیستم صنعتی به فشار بالای سیال نیاز داریم، انتخاب پمپ مناسب فقط به قدرت موتور یا قطر لوله‌ها محدود نمی‌شود. نوع پمپ، تعداد طبقات، دبی موردنیاز، ارتفاع انتقال، دمای سیال و شرایط کاری همگی در عملکرد نهایی سیستم تأثیر دارند. به همین دلیل، در پروژه‌هایی که تأمین فشار بالا اهمیت دارد، معمولاً نام پمپ WKL و سایر پمپ‌های چندمرحله‌ای طبقاتی مطرح می‌شود.
اما یک نکته مهم وجود دارد: پمپ WKL خود یکی از انواع پمپ‌های گریز از مرکز چندمرحله‌ای و طبقاتی است. بنابراین سؤال دقیق‌تر این است که پمپ WKL در مقایسه با سایر ساختارهای پمپ چندمرحله‌ای چه زمانی انتخاب مناسبی است؟
در این مقاله، تفاوت‌ها و معیارهای مهم انتخاب را بررسی می‌کنیم تا مشخص شود برای یک سیستم با فشار بالا، چه زمانی استفاده از WKL منطقی‌تر است.
پمپ WKL چیست؟
پمپ WKL یک پمپ گریز از مرکز افقی و چندمرحله‌ای است که برای ایجاد هد و فشار بالا طراحی شده است. این پمپ از چند محفظه یا طبقه تشکیل می‌شود و در هر طبقه یک پروانه قرار دارد. سیال پس از ورود به پمپ، به‌ترتیب از پروانه‌های مختلف عبور می‌کند و در هر مرحله انرژی بیشتری دریافت می‌کند.
در نتیجه، برخلاف پمپ‌های تک‌مرحله‌ای که افزایش فشار عمدتاً توسط یک پروانه انجام می‌شود، در پمپ‌های WKL می‌توان با افزایش تعداد طبقات به هد بالاتری دست پیدا کرد.
در ساختار WKL، دیفیوزر نیز نقش مهمی دارد. سرعت ایجادشده توسط پروانه به کمک دیفیوزر به فشار تبدیل می‌شود و سیال با فشار افزایش‌یافته وارد مرحله بعدی می‌شود. این فرآیند تا رسیدن سیال به محفظه رانش ادامه پیدا می‌کند.
مشاهده مشخصات و مدل‌های پمپ WKL آبروان
پمپ چندمرحله‌ای طبقاتی چگونه کار می‌کند؟
اصل عملکرد تمام پمپ‌های چندمرحله‌ای بر افزایش تدریجی انرژی سیال است. هر طبقه شامل یک پروانه و اجزای هیدرولیکی مرتبط با آن است و سیال بعد از عبور از هر طبقه، بخشی از افزایش فشار موردنیاز را دریافت می‌کند.
به زبان ساده، اگر فشار موردنیاز سیستم از توان یک پروانه بیشتر باشد، می‌توان از چند پروانه پشت سر هم استفاده کرد. هرچه تعداد طبقات افزایش پیدا کند، امکان دستیابی به هد بالاتر نیز فراهم می‌شود؛ البته تعداد طبقات به‌تنهایی معیار انتخاب پمپ نیست و باید با دبی و نقطه کاری سیستم هماهنگ باشد.
به همین دلیل، پمپ‌های چندمرحله‌ای در کاربردهایی مانند آبرسانی تحت فشار، تغذیه دیگ بخار، بوسترپمپ‌ها، آبیاری و برخی فرآیندهای صنعتی مورد استفاده قرار می‌گیرند.
تفاوت پمپ WKL با سایر پمپ‌های چندمرحله‌ای چیست؟
از نظر اصول عملکرد، WKL نیز یک پمپ چندمرحله‌ای است؛ اما تفاوت اصلی می‌تواند در ساختار، نحوه قرارگیری طبقات، فضای موردنیاز، شرایط نصب و محدوده کاری باشد.
پمپ‌های چندمرحله‌ای می‌توانند در ساختارهای مختلفی تولید شوند. برای مثال، برخی مدل‌ها به‌صورت افقی و برخی به‌صورت عمودی طراحی می‌شوند. انتخاب میان این ساختارها باید بر اساس مشخصات واقعی پروژه انجام شود.
پمپ WKL آبروان به‌صورت افقی طراحی شده و برای تأمین فشار بالا در کنار دبی متوسط تا بالا کاربرد دارد. این سری در مدل‌ها و اندازه‌های مختلف تولید می‌شود و می‌تواند در سیستم‌های آبرسانی و فرآیندهای صنعتی مورد استفاده قرار گیرد.
بنابراین، نمی‌توان گفت «WKL بهتر از تمام پمپ‌های چندمرحله‌ای است» یا برعکس. انتخاب درست به شرایط کاری پروژه بستگی دارد.
چه زمانی پمپ WKL انتخاب مناسبی است؟
اگر پروژه شما به فشار بالا و دبی قابل‌توجه نیاز دارد، WKL می‌تواند یکی از گزینه‌های قابل بررسی باشد. این پمپ در کاربردهای مختلفی مانند تأمین فشار آب، انتقال آب صنعتی، بوسترپمپ‌های آبرسانی و آتش‌نشانی، آبیاری، تغذیه دیگ بخار و انتقال آب گرم و سرد تأسیسات مورد استفاده قرار می‌گیرد.
یکی از ویژگی‌های مهم این سری، امکان دستیابی به هدهای بالا است. طبق مشخصات اعلام‌شده برای پمپ‌های WKL آبروان، این پمپ‌ها بسته به مدل می‌توانند برای ارتفاع‌های بالا مورد استفاده قرار گیرند و محدوده دبی و قطر اتصالات نیز با توجه به مدل متفاوت است.
در نتیجه، اگر هدف پروژه تأمین فشار زیاد در یک سیستم آبرسانی یا فرآیند صنعتی باشد و شرایط نصب با ساختار افقی پمپ سازگار باشد، WKL می‌تواند گزینه مناسبی برای بررسی باشد.
برای انتخاب پمپ فشار بالا به چه عواملی توجه کنیم؟
انتخاب پمپ نباید فقط بر اساس عبارت «فشار بالا» انجام شود. قبل از انتخاب مدل باید نقطه کاری سیستم مشخص شود.
۱. دبی موردنیاز
دبی نشان می‌دهد پمپ باید در واحد زمان چه مقدار سیال را جابه‌جا کند و معمولاً با مترمکعب بر ساعت بیان می‌شود.
اگر پمپ فقط برای ایجاد فشار بالا انتخاب شود اما دبی موردنیاز سیستم در نظر گرفته نشود، ممکن است پمپ در نقطه کاری مناسبی قرار نگیرد و راندمان آن کاهش پیدا کند.
۲. هد موردنیاز
هد یکی از مهم‌ترین پارامترها در انتخاب پمپ فشار قوی است. ارتفاع انتقال، فشار موردنیاز در مقصد و افت فشار مسیر همگی در محاسبه هد کل سیستم تأثیر دارند.
برای مثال، اگر یک پمپ برای انتقال آب به ارتفاع زیاد انتخاب شود، تنها ارتفاع ساختمان یا مسیر عمودی ملاک نیست؛ افت فشار لوله‌ها، شیرآلات، اتصالات و تجهیزات موجود در مسیر نیز باید محاسبه شود.
۳. تعداد طبقات
در پمپ‌های چندمرحله‌ای، تعداد طبقات مستقیماً با توانایی پمپ در ایجاد هد ارتباط دارد. اما انتخاب تعداد طبقات باید بر اساس منحنی عملکرد و نقطه کاری واقعی انجام شود.
بنابراین، افزایش تعداد طبقات صرفاً برای رسیدن به فشار بیشتر همیشه انتخاب درستی نیست.
۴. دمای سیال
دمای سیال روی انتخاب پمپ، آب‌بندی، جنس قطعات و شرایط بهره‌برداری تأثیر دارد. پمپ‌های WKL آبروان بسته به مدل و مشخصات انتخابی قابلیت کار با سیالات در محدوده دمایی اعلام‌شده توسط سازنده را دارند؛ در صفحه محصول آبروان این محدوده برای سری WKL تا حدود ۱۴۰ درجه سانتی‌گراد ذکر شده است.
بنابراین برای آب گرم صنعتی، تغذیه دیگ بخار یا سایر کاربردهای دمای بالا، باید مشخصات دقیق مدل انتخابی بررسی شود.
۵. دور موتور
دور موتور نیز یکی از عوامل مهم در عملکرد و طول عمر پمپ است. افزایش دور می‌تواند بر عملکرد هیدرولیکی، توان مصرفی و استهلاک قطعات اثر بگذارد.
در کاربردهای مداوم، انتخاب موتور و دور مناسب باید متناسب با شرایط کاری و توصیه سازنده انجام شود. آبروان نیز برای کارکردهای مداوم به اهمیت انتخاب دور مناسب اشاره کرده است.

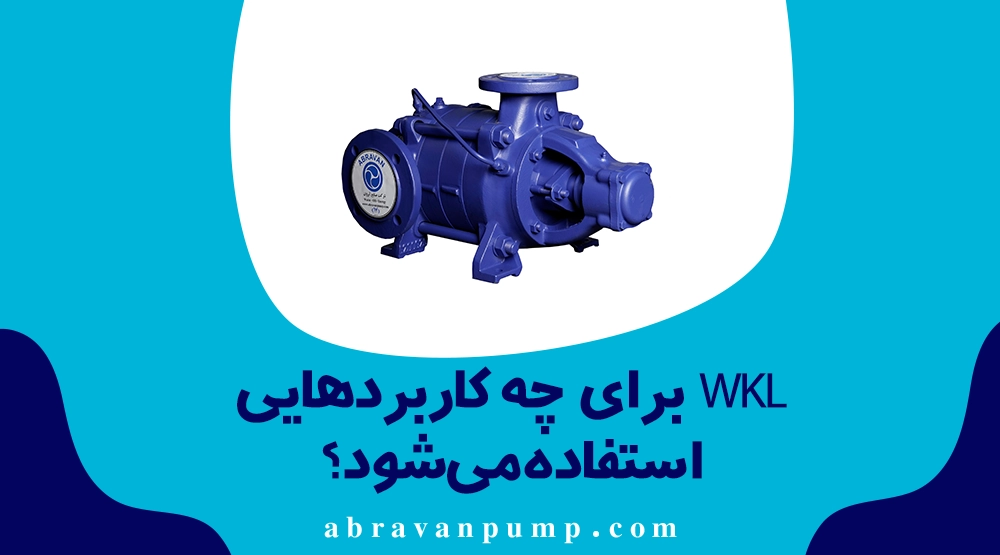

WKL برای چه کاربردهایی استفاده می‌شود؟
پمپ‌های WKL بیشتر در پروژه‌هایی کاربرد دارند که علاوه بر دبی مناسب، به هد و فشار بالا نیاز است. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:
- آبرسانی شهری و صنعتی
- بوسترپمپ‌های آبرسانی
- سیستم‌های آتش‌نشانی
- آبیاری تحت فشار
- انتقال آب در تأسیسات صنعتی
- تغذیه آب دیگ بخار
- انتقال آب کندانس‌شده
- انتقال آب گرم و سرد در برخی تأسیسات
- فرآیندهای صنعتی که به فشار بالای آب نیاز دارند
نوع سیال، دما، فشار و شرایط نصب در هر یک از این کاربردها متفاوت است؛ بنابراین انتخاب مدل باید متناسب با مشخصات پروژه انجام شود.
مزایای استفاده از پمپ WKL در سیستم‌های فشار بالا
یکی از مهم‌ترین مزایای ساختار چندمرحله‌ای WKL، امکان تأمین هد بالا از طریق قرارگیری چند پروانه در مسیر جریان است. همچنین این پمپ‌ها در مدل‌ها و اندازه‌های مختلف عرضه می‌شوند و امکان انتخاب مدل متناسب با دبی و هد موردنیاز وجود دارد.
از طرف دیگر، طراحی قطعاتی مانند رینگ‌های قابل تعویض و بوش‌های محافظ محور می‌تواند در تعمیرات و نگهداری پمپ اهمیت داشته باشد. انتخاب صحیح آب‌بندی و نگهداری مناسب نیز برای جلوگیری از نشتی و افزایش عمر تجهیزات ضروری است.
اشتباهات رایج در انتخاب پمپ فشار قوی
یکی از اشتباهات رایج این است که خریدار تنها به بیشترین هد پمپ توجه کند. در حالی که پمپ باید در نقطه‌ای نزدیک به شرایط واقعی کار سیستم انتخاب شود.
اشتباه دیگر، انتخاب پمپ بر اساس قطر لوله یا قدرت موتور بدون محاسبه دقیق دبی و هد است. همچنین شرایطی مانند دمای سیال، نوع سیال، تعداد ساعات کار، نحوه نصب و نیاز به کارکرد دائم نیز نباید نادیده گرفته شوند.
به همین دلیل، پیش از خرید بهتر است اطلاعاتی مانند دبی موردنیاز، هد کل، دمای سیال، نوع سیال، قطر لوله‌های مکش و رانش، توان موتور و شرایط کاری در اختیار واحد فنی قرار گیرد.
پمپ WKL آبروان را چگونه انتخاب کنیم؟
پمپ WKL در مدل‌ها و سایزهای مختلف تولید می‌شود و انتخاب مدل مناسب باید بر اساس نقطه کاری انجام شود. در مشخصات فنی، مواردی مانند دبی، هد، قطر دهانه مکش و رانش، دور موتور، قطر پروانه، توان موتور و جریان مصرفی اهمیت دارند.
بنابراین اگر برای یک پروژه صنعتی به دنبال پمپ فشار قوی هستید، بهتر است به‌جای انتخاب صرفاً بر اساس نام پمپ، ابتدا مشخصات سیستم را محاسبه کنید. سپس با بررسی منحنی عملکرد، مدل مناسب WKL یا سایر پمپ‌های چندمرحله‌ای انتخاب شود.
جمع‌بندی
پمپ WKL در واقع یکی از انواع پمپ‌های گریز از مرکز چندمرحله‌ای است و برای کاربردهایی که به هد و فشار بالا در کنار دبی مناسب نیاز دارند، مورد استفاده قرار می‌گیرد. انتخاب میان WKL و سایر ساختارهای پمپ طبقاتی به عواملی مانند دبی، هد، دمای سیال، فضای نصب، نوع سیال و شرایط بهره‌برداری بستگی دارد.
اگر برای انتخاب پمپ فشار قوی پروژه خود بین چند مدل مردد هستید، کارشناسان آبروان می‌توانند با بررسی مشخصات فنی سیستم، در انتخاب مدل و ظرفیت مناسب پمپ به شما مشاوره دهند تا پمپ بر اساس شرایط واقعی کار انتخاب شود، نه صرفاً بر اساس بیشترین توان یا فشار اسمی.
