در صنایع فرآیندی، انتخاب پمپ فقط بر اساس دبی و هد انجام نمی‌شود. زمانی که پمپ در یک واحد شیمیایی، پتروشیمی، پالایشگاهی یا سایر فرآیندهای صنعتی به‌صورت مداوم کار می‌کند، عواملی مانند قابلیت اطمینان، ایمنی، نحوه نصب، تعمیر و نگهداری و طراحی اجزای مکانیکی نیز اهمیت زیادی پیدا می‌کنند.
به همین دلیل استانداردهای مختلفی برای طراحی و ساخت پمپ‌های صنعتی تدوین شده‌اند. یکی از استانداردهای مهم در این حوزه ISO 5199 است که الزامات فنی مربوط به پمپ‌های سانتریفیوژ Class II را مشخص می‌کند.
اما ISO 5199 دقیقاً چه مواردی را پوشش می‌دهد؟ این استاندارد برای چه پمپ‌هایی کاربرد دارد و هنگام خرید یک پمپ فرآیندی، توجه به آن چه اهمیتی دارد؟ در ادامه به این پرسش‌ها پاسخ می‌دهیم.
استاندارد ISO 5199 چیست؟
ISO 5199 با عنوان Technical specifications for centrifugal pumps — Class II، یک استاندارد بین‌المللی برای مشخص کردن الزامات فنی پمپ‌های سانتریفیوژ رده II است.
نسخه فعلی منتشرشده این استاندارد ISO 5199:2002 است که در سال ۲۰۰۲ منتشر شده و نسخه ۱۹۸۶ را جایگزین کرده است. طبق اطلاعات رسمی سازمان بین‌المللی استانداردسازی (ISO)، این استاندارد برای پمپ‌های سانتریفیوژ تک‌مرحله‌ای و چندمرحله‌ای، افقی یا عمودی و برای کاربردهای عمومی تدوین شده است.
ISO 5199 فقط به عملکرد هیدرولیکی پمپ محدود نمی‌شود؛ بلکه موضوعاتی مانند طراحی، نصب، تعمیر و نگهداری و ایمنی پمپ را نیز در بر می‌گیرد. همچنین اجزایی مانند شاسی، کوپلینگ و لوله‌کشی‌های کمکی در محدوده آن قرار می‌گیرند، در حالی که الزامات مربوط به محرک، به‌جز موارد مرتبط با توان نامی، در این استاندارد پوشش داده نمی‌شود.
ISO 5199 برای چه نوع پمپ‌هایی است؟
یکی از نکات مهم درباره این استاندارد، گستردگی ساختار پمپ‌های تحت پوشش آن است. ISO 5199 محدود به یک مدل یا یک آرایش خاص نیست.
این استاندارد می‌تواند برای پمپ‌های:
- تک‌مرحله‌ای
- چندمرحله‌ای
- افقی
- عمودی
- کوپل مستقیم یا دارای آرایش کوپلینگ
مورد استفاده قرار گیرد.
بنابراین وقتی گفته می‌شود یک پمپ مطابق ISO 5199 طراحی یا ارائه شده است، نباید تصور کرد که این استاندارد فقط برای یک نوع پمپ فرآیندی خاص کاربرد دارد.
چرا استاندارد ISO 5199 در پمپ‌های فرآیندی اهمیت دارد؟
پمپ‌های فرآیندی معمولاً بخشی از یک سیستم بزرگ‌تر هستند و خرابی آنها می‌تواند روی بخش‌های مختلف فرآیند تأثیر بگذارد. به همین دلیل، طراحی پمپ باید علاوه بر تأمین دبی و فشار موردنیاز، الزامات مربوط به نصب، نگهداری و ایمنی را نیز در نظر بگیرد.
ISO 5199 تلاش می‌کند مجموعه‌ای از الزامات فنی را برای طراحی پمپ‌های سانتریفیوژ Class II مشخص کند تا سازنده و خریدار یک چارچوب فنی مشترک برای تعریف تجهیز داشته باشند. این موضوع در پروژه‌هایی که مشخصات فنی دقیق برای تجهیزات تعریف می‌شود، اهمیت بیشتری پیدا می‌کند.

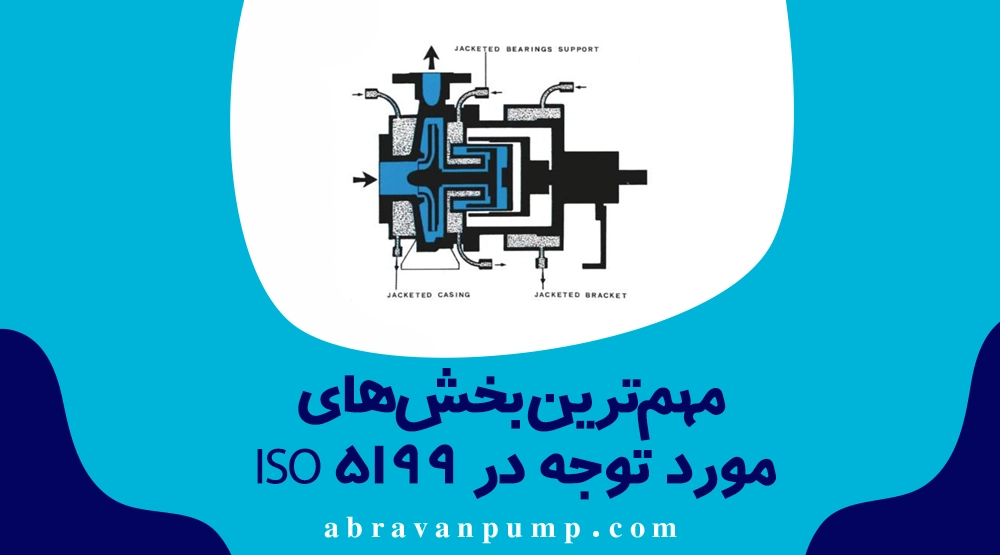

مهم‌ترین بخش‌های مورد توجه در ISO 5199
استاندارد ISO 5199 را می‌توان از چند زاویه در انتخاب و طراحی پمپ فرآیندی بررسی کرد.
طراحی مکانیکی پمپ
یکی از بخش‌های مهم، الزامات مربوط به طراحی مکانیکی پمپ است. اجزایی مانند پوسته، شفت، پروانه، یاتاقان‌ها و سایر قطعات باید متناسب با شرایط کاری و الزامات طراحی تجهیز در نظر گرفته شوند.
هدف این است که پمپ بتواند در شرایط تعیین‌شده، عملکرد مکانیکی قابل‌اعتمادی داشته باشد.
شاسی و نصب
نحوه قرارگیری پمپ روی فونداسیون و ارتباط آن با تجهیزات دیگر نیز اهمیت دارد.
شاسی، کوپلینگ و نحوه نصب باید به شکلی انتخاب شوند که مجموعه پمپ و محرک بتوانند به‌صورت پایدار کار کنند. نصب نامناسب می‌تواند باعث افزایش لرزش، ایجاد مشکل در هم‌محوری و در نهایت کاهش عمر یاتاقان یا آب‌بندی شود.
ISO 5199 نیز ویژگی‌های طراحی مرتبط با نصب پمپ را در محدوده خود قرار می‌دهد.
نگهداری و تعمیرات
در تجهیزات فرآیندی، تعمیر و نگهداری باید از زمان طراحی مورد توجه قرار گیرد. دسترسی مناسب به بخش‌های قابل سرویس و امکان انجام تعمیرات، زمان توقف تجهیزات را کاهش می‌دهد.
ISO 5199 نیز در کنار الزامات طراحی، ویژگی‌هایی مرتبط با نگهداری پمپ را پوشش می‌دهد.
ایمنی
پمپ فرآیندی ممکن است سیالاتی با دمای بالا، فشار بالا، خورندگی یا سایر ویژگی‌های خطرناک را منتقل کند. بنابراین ایمنی تجهیزات و نحوه نصب آنها بخش مهمی از طراحی است.
استاندارد ISO 5199 نیز الزامات و ملاحظات طراحی مرتبط با ایمنی را در بر می‌گیرد.
تفاوت ISO 5199 با استاندارد API 610 چیست؟
ISO 5199 و API 610 را نباید دو استاندارد کاملاً یکسان در نظر گرفت.
ISO 5199 یک استاندارد برای پمپ‌های سانتریفیوژ Class II است که کاربرد عمومی دارد. در مقابل، API 610 به‌طور تخصصی برای پمپ‌های سانتریفیوژ مورد استفاده در صنایع نفت، پتروشیمی و گاز تدوین شده و الزامات ویژه‌ای برای این محیط‌ها دارد.
بنابراین در یک پروژه نفت و گاز، اینکه پمپ بر اساس ISO 5199 ساخته شده باشد، لزوماً به این معنا نیست که تمام الزامات یک پروژه مشخص API 610 را نیز برآورده می‌کند.
انتخاب استاندارد باید بر اساس نوع پروژه، شرایط سرویس و مشخصات فنی کارفرما انجام شود.
ISO 5199 چه تفاوتی با ISO 9905 و ISO 9908 دارد؟
استانداردهای ISO مربوط به پمپ‌های سانتریفیوژ در چند کلاس مختلف تعریف شده‌اند.
به‌صورت کلی:
- ISO 9905 مربوط به الزامات فنی Class I است.
- ISO 5199 مربوط به الزامات فنی Class II است.
- ISO 9908 مربوط به الزامات فنی Class III است.
در این دسته‌بندی، Class I الزامات سخت‌گیرانه‌تری نسبت به Class II و Class III دارد. با این حال، انتخاب کلاس فقط بر اساس اینکه یک کلاس «بالاتر» است انجام نمی‌شود؛ بلکه باید بر اساس شرایط واقعی کاربرد، قابلیت اطمینان موردنیاز و الزامات پروژه تعیین شود.
بنابراین نمی‌توان گفت هر پروژه‌ای الزاماً باید از پمپ Class I استفاده کند. نوع کاربرد و شرایط عملیاتی تعیین می‌کنند کدام سطح از الزامات فنی مناسب است.
آیا ISO 5199 فقط برای صنایع شیمیایی است؟
خیر. اگرچه پمپ‌هایی که در صنایع شیمیایی استفاده می‌شوند نمونه‌های شناخته‌شده‌ای از تجهیزات تحت پوشش این استاندارد هستند، ISO 5199 به یک صنعت خاص محدود نشده است.
این استاندارد برای پمپ‌های سانتریفیوژ Class II با کاربرد عمومی تعریف شده و می‌تواند در پروژه‌هایی که مشخصات فنی آن با الزامات استاندارد هماهنگ است مورد استفاده قرار گیرد.
در نتیجه، استفاده از ISO 5199 می‌تواند در پروژه‌های مختلف فرآیندی و صنعتی مطرح باشد.
هنگام خرید پمپ مطابق ISO 5199 به چه نکاتی توجه کنیم؟
عبارت «مطابق ISO 5199» به‌تنهایی برای انتخاب پمپ کافی نیست. خریدار باید مشخصات واقعی پروژه را نیز بررسی کند.
شرایط هیدرولیکی
دبی، هد، فشار مکش و فشار تخلیه باید مشخص باشند. پمپ باید در نقطه کاری موردنظر عملکرد مناسبی داشته باشد.
مشخصات سیال
نوع سیال، چگالی، ویسکوزیته، دمای کاری، خورندگی و وجود ذرات جامد می‌توانند روی طراحی پمپ تأثیر بگذارند.
شرایط نصب
آرایش افقی یا عمودی، فضای نصب، فونداسیون، وضعیت لوله‌کشی و نحوه اتصال پمپ به محرک باید مشخص شود.
سیستم آب‌بندی
انتخاب آب‌بند مکانیکی یا سایر روش‌های آب‌بندی باید با توجه به نوع سیال، فشار و دمای کاری انجام شود.
الزامات پروژه
ممکن است کارفرما علاوه بر ISO 5199، استانداردها یا الزامات فنی دیگری نیز برای پروژه تعیین کرده باشد. در چنین شرایطی باید مطابقت کامل تجهیز با مشخصات فنی پروژه بررسی شود.
آیا هر پمپ فرآیندی باید ISO 5199 باشد؟
خیر. ISO 5199 یکی از استانداردهای موجود برای پمپ‌های سانتریفیوژ است و مناسب بودن آن به کاربرد موردنظر بستگی دارد.
استاندارد موردنیاز باید بر اساس سطح حساسیت فرآیند، شرایط عملیاتی، الزامات ایمنی، نوع سیال و مشخصات فنی پروژه انتخاب شود. حتی خود استانداردهای مربوط به پمپ‌های سانتریفیوژ نیز تأکید می‌کنند که انتخاب کلاس الزامات باید با توجه به نیازهای کاربرد انجام شود.
بنابراین «داشتن استاندارد» به‌تنهایی معیار کافی برای مقایسه دو پمپ نیست؛ بلکه باید بررسی کرد پمپ موردنظر با چه استانداردی، برای چه سرویسی و با چه مشخصاتی طراحی شده است.
استاندارد ISO 5199 چه کمکی به انتخاب پمپ می‌کند؟
مهم‌ترین مزیت استفاده از استاندارد، ایجاد یک زبان فنی مشترک میان سازنده، خریدار، طراح و بهره‌بردار است.
وقتی مشخصات یک پمپ بر اساس یک استاندارد مشخص تعریف می‌شود، بررسی مواردی مانند طراحی، نصب، تعمیرات و الزامات ایمنی ساختارمندتر خواهد بود.
برای همین، در پروژه‌های صنعتی بزرگ، استانداردها فقط یک عنوان روی برگه مشخصات نیستند؛ بلکه بخشی از فرآیند تعریف و تأیید تجهیزات محسوب می‌شوند.
جمع‌بندی
ISO 5199 استانداردی برای مشخصات فنی پمپ‌های سانتریفیوژ Class II است و پمپ‌های تک‌مرحله‌ای و چندمرحله‌ای، افقی و عمودی را برای کاربردهای عمومی پوشش می‌دهد. این استاندارد علاوه بر طراحی پمپ، موضوعاتی مانند نصب، نگهداری، ایمنی، شاسی، کوپلینگ و لوله‌کشی‌های کمکی را نیز در نظر می‌گیرد.
با این حال، انتخاب پمپ نباید صرفاً بر اساس نام استاندارد انجام شود. نوع سیال، دبی، هد، فشار، دما، شرایط نصب و الزامات پروژه باید در کنار استاندارد موردنظر بررسی شوند.
اگر برای یک پروژه فرآیندی به پمپ سانتریفیوژ نیاز دارید، کارشناسان آبروان می‌توانند با بررسی شرایط کاری و مشخصات فنی پروژه، در انتخاب پمپ و تعیین الزامات مناسب برای تجهیز به شما مشاوره دهند.
