تقریباً در همه پروژه‌های صنعتی، از نیروگاه‌ها و پالایشگاه‌ها گرفته تا سیستم‌های تأسیسات ساختمان‌های بلند، پمپ‌های سانتریفیوژ نقش اصلی را در جابه‌جایی سیالات دارند. اما چیزی که عملکرد این پمپ‌ها را ممکن می‌سازد و در مرکز تمام فرآیندها قرار دارد، قطعه‌ای به ظاهر ساده اما بسیار مهم است: پروانه (Impeller). پروانه پمپ سانتریفیوژ، المان اصلی در تولید فشار و جریان در این نوع پمپ است. با چرخش پروانه پمپ سانتریفیوژ، انرژی مکانیکی موتور به انرژی جنبشی و سپس فشار تبدیل می‌شود و همین فرآیند، امکان جابه‌جایی سیالات را در مدار فراهم می‌کند.
برای درک اهمیت این قطعه، کافی‌ست نگاهی به کاربردهای آن بیندازیم. در یک نیروگاه حرارتی، اگر پروانه پمپ سانتریفیوژ نتواند دبی موردنیاز بویلر را تأمین کند، راندمان تولید برق به‌طور مستقیم افت می‌کند. در یک پالایشگاه، انتخاب اشتباه نوع پروانه پمپ سانتریفیوژ می‌تواند باعث خوردگی زودهنگام و توقف کل فرایند شود. حتی در سیستم‌های سرمایشی ساختمان‌های بلند، نوع پروانه تأثیر مستقیمی بر فشار خروجی و یکنواختی پخش سیال در طبقات دارد.
در این مقاله، قرار نیست فقط انواع انواع پروانه پمپ‌های سانتریفیوژ را معرفی کنیم. قرار است به این سوال پاسخ دهیم: در چه شرایطی باید از چه نوع پروانه‌ای استفاده کنیم؟ پروانه باز، نیمه‌باز یا بسته؟ هرکدام چه مزایا و معایبی دارند؟ و انتخاب درست چگونه می‌تواند عمر مفید سیستم را افزایش داده و هزینه‌های نگهداری را کاهش دهد؟
پروانه پمپ سانتریفیوژ چیست؟
پروانه پمپ (Impeller) یکی از اجزای اصلی در پمپ سانتریفیوژ است که وظیفه‌ی اصلی آن، افزایش انرژی سیال و ایجاد جریان پیوسته می‌باشد. این قطعه به‌صورت چرخانه‌ای (Rotating) طراحی شده و با چرخش خود، سیال را از مرکز به بیرون پرتاب می‌کند. این حرکت باعث افزایش سرعت و در نتیجه فشار سیال می‌شود.
از نظر مکانیکی، پروانه پمپ سانتریفیوژ شامل تعدادی پره منحنی‌شکل است که به یک صفحه مرکزی متصل شده‌اند. این پره‌ها به‌گونه‌ای طراحی می‌شوند که بتوانند بیشترین راندمان را در شرایط مختلف کاری فراهم کنند. انرژی لازم برای چرخش پروانه معمولاً از یک موتور الکتریکی تأمین می‌شود که به محور پمپ متصل است.
در واقع، پروانه پمپ سانتریفیوژ مسئول تبدیل انرژی مکانیکی به انرژی هیدرولیکی است. بدون طراحی و انتخاب درست این قطعه، عملکرد پمپ دچار افت راندمان، سایش زودهنگام و حتی خرابی کامل می‌شود. به همین دلیل، شناخت انواع پروانه پمپ‌های سانتریفیوژ و کاربرد هرکدام، برای هر مهندس فعال در حوزه‌ی سیالات، تأسیسات یا صنعت ضروری است.
انواع پروانه پمپ‌های سانتریفیوژ

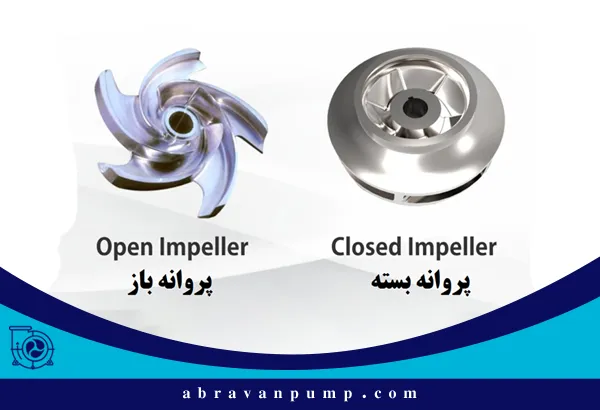

پروانه پمپ‌های سانتریفیوژ به‌طور کلی در سه دسته اصلی تقسیم‌بندی می‌شوند: پروانه بسته (Closed Impeller)، پروانه نیمه‌باز (Semi-Open Impeller) و پروانه باز (Open Impeller).
مقایسه انواع پروانه پمپ‌های سانتریفیوژ در یک نگاه
| ویژگی / نوع پروانه | بسته (Closed) | نیمه‌باز (Semi-Open) | باز (Open) |
|---|---|---|---|
| راندمان | بالا | متوسط | پایین |
| تحمل ذرات جامد | پایین | متوسط | بالا |
| احتمال گرفتگی | کم | متوسط | زیاد |
| قابلیت تمیزکاری | دشوار | قابل قبول | آسان |
| نیاز به تنظیمات دقیق | بالا | متوسط | کم |
| سهولت نگهداری | پایین | متوسط | بالا |
| مقاومت در برابر سایش | بالا | متوسط | پایین |
| کاربرد سیالات تمیز | ایده‌آل | قابل قبول | محدود |
| کاربرد سیالات آلوده | نامناسب | مناسب | ایده‌آل |
| هزینه ساخت و خرید | بالا | متوسط | پایین |
| کاربردهای متداول | نیروگاه‌ها، صنایع غذایی، HVAC | صنایع شیمیایی، کشاورزی، پیش‌تصفیه | فاضلاب، معادن، لجن و دوغاب |
پروانه بسته (Closed Impeller)
در پروانه بسته، پره‌ها به یک دیواره کاملاً محصور متصل هستند و هیچ باز یا شکافی در لبه‌های آن وجود ندارد. این طراحی باعث می‌شود که انرژی به‌طور مؤثرتر به سیال منتقل شده و پمپ راندمان بالاتری داشته باشد. این نوع پروانه بیشتر در پمپ‌هایی استفاده می‌شود که برای انتقال سیالات تمیز و بی‌ذره طراحی شده‌اند، مثل سیستم‌های آب‌رسانی، تهویه، یا پمپ‌های فرآیندی در پالایشگاه‌ها.
مزایای پروانه بسته
- راندمان بالا: به دلیل طراحی محصور، انرژی بیشتری به سیال منتقل می‌شود.
- مقاومت بهتر در برابر سایش: این پروانه‌ها در برابر آسیب‌هایی مانند سایش ناشی از ذرات معلق در سیال مقاوم‌تر هستند.
- عملکرد بهتر در فشارهای بالا: به‌دلیل طراحی بهینه، پروانه‌های بسته برای سیالات با فشار بالا بسیار مناسبند.
معایب پروانه بسته
- نگهداری دشوارتر: به‌دلیل پیچیدگی ساختار و عدم دسترسی آسان به پره‌ها، در صورت نیاز به تعمیر یا تعویض، کارایی آن به مراتب بیشتر زمان‌بر خواهد بود.
- محدودیت در انتقال سیالات با ذرات جامد بزرگ: پروانه بسته قادر به انتقال سیالات با ذرات درشت نیست زیرا ممکن است پره‌ها مسدود شوند.

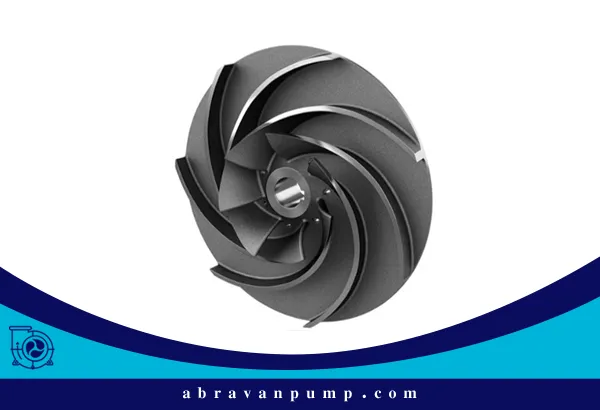

پروانه نیمه‌باز (Semi-Open Impeller)
پروانه نیمه‌باز ترکیبی از پروانه بسته و پروانه باز است. در این نوع پروانه، پره‌ها یک طرف آن به دیواره بسته متصل بوده و طرف دیگر آن آزاد است. این طراحی باعث می‌شود که پروانه نیمه‌باز هم از راندمان نسبتاً خوبی برخوردار باشد، اما به‌طور کلی توانایی انتقال سیالات با ذرات جامد را نیز داراست.
این نوع پروانه در پمپ کشاورزی، پمپ فاضلاب و پمپ صنعتی که به سیالات با ذرات معلق نیاز دارند، استفاده می‌شود.
مزایای پروانه نیمه‌باز
- انعطاف‌پذیری بالا: می‌تواند سیالاتی با ذرات ریز را منتقل کند، اما نسبت به پروانه باز از راندمان بالاتری برخوردار است.
- نگهداری آسان‌تر: به‌دلیل دسترسی بهتر به پره‌ها، تعمیر و نگهداری آن ساده‌تر است.
- مناسب برای سیالات کثیف‌تر: پروانه نیمه‌باز قادر است سیالات با ذرات معلق کوچک را منتقل کند.
معایب پروانه نیمه‌باز
- راندمان کمتر از پروانه بسته: به‌دلیل طراحی نیمه‌باز، انرژی کمتری به سیال منتقل می‌شود.
- احتمال کاهش عمر مفید در شرایط خاص: در صورتی که سیال شامل مواد ساینده باشد، ممکن است پره‌ها سریع‌تر فرسوده شوند.
پروانه باز (Open Impeller)
پروانه باز یکی از ساده‌ترین انواع پروانه پمپ‌های سانتریفیوژ است که در آن پره‌ها بدون هیچ نوع دیواره‌ای در اطرافشان قرار دارند. پره‌ها به‌طور آزاد در داخل پمپ قرار می‌گیرند و برای کارکرد به‌طور مستقیم با سیال در تماس هستند.
پروانه‌های باز بیشتر در پمپ‌های فاضلاب، پمپ‌های آبیاری و پمپ‌هایی که برای انتقال سیالات با ذرات بزرگ و جامد طراحی شده‌اند، استفاده می‌شوند.
مزایا پروانه باز
- مناسب برای سیالات حاوی ذرات بزرگ: پروانه باز قادر است سیالاتی که شامل ذرات درشت‌تر هستند را بدون مشکل پمپاژ کند.
- طراحی ساده و ارزان‌تر: به‌دلیل ساختار ساده‌تر، هزینه تولید پروانه‌های باز کمتر از انواع دیگر است.
- نگهداری بسیار آسان: به‌دلیل دسترسی کامل به پره‌ها، تعمیرات و نگهداری این پروانه‌ها بسیار ساده است.
معایب پروانه باز
- راندمان پایین‌تر: به دلیل طراحی باز، انرژی کمتری به سیال منتقل می‌شود.
- مقاومت کمتر در برابر سایش: در مقایسه با پروانه‌های بسته، این پروانه‌ها بیشتر در معرض سایش قرار دارند.
راهنمای مهندسی انتخاب پروانه، کلید عملکرد پایدار پمپ سانتریفیوژ
عوامل متعددی باید بررسی شوند تا پروانه انتخابی، با شرایط کاری و سیال مورد نظر هم‌خوانی کامل داشته باشد. هرچند به صورت کلی هیچ نوع پروانه‌ای وجود ندارد که در همه شرایط بهترین گزینه باشد. انتخاب صحیح، نتیجه‌ی بررسی دقیق شرایط سیال، محیط کاری و اهداف عملیاتی است.
انتخاب درست، نه‌تنها عمر پمپ و سیستم را افزایش می‌دهد، بلکه هزینه‌های انرژی، تعمیرات و توقف سیستم را به‌طور قابل‌توجهی کاهش می‌دهد. در ادامه، مهم‌ترین این عوامل را به‌صورت دقیق و مهندسی بررسی می‌کنیم:
نوع سیال (تمیز، آلوده، خورنده، دارای ذرات جامد)
ویژگی‌های فیزیکی و شیمیایی سیال، اولین و مهم‌ترین فاکتور در انتخاب پروانه است. برای سیالات تمیز و با ویسکوزیته پایین، پروانه بسته بهترین انتخاب است. در صورتی که سیال حاوی ذرات جامد معلق یا فیبری باشد (مانند فاضلاب یا آب برگشتی صنعتی)، پروانه باز یا نیمه‌باز ترجیح دارد.
فراموش نکنید اگر سیال خاصیت خورندگی داشته باشد، باید جنس پروانه و همچنین ساختار آن مورد توجه ویژه قرار گیرد.
راندمان مورد نیاز سیستم
در بسیاری از سیستم‌های صنعتی، حتی چند درصد بهبود در راندمان پمپ می‌تواند تأثیر قابل‌توجهی بر مصرف انرژی و هزینه‌های عملیاتی داشته باشد.
اگر راندمان در اولویت است (مانند نیروگاه‌ها، ایستگاه‌های تقویت فشار، سیستم‌های بازیافت انرژی)، پروانه بسته پیشنهاد می‌شود. در مواردی که راندمان متوسط کافی است و اولویت با انعطاف‌پذیری در نوع سیال است، پروانه نیمه‌باز منطقی‌تر است.
احتمال وجود ذرات جامد یا مواد معلق
ذرات جامد ممکن است باعث گرفتگی، خوردگی یا سایش پروانه شوند. پروانه بسته در این شرایط معمولاً عملکرد ضعیفی دارد. پروانه باز، به‌خاطر فضای باز بین پره‌ها، بهترین مقاومت را در برابر گرفتگی دارد.
در صورتی که نیاز به راندمان بهتر در مقایسه با پروانه باز باید، پروانه نیمه‌باز، گزینه‌ی میانه و متعادل‌تری در برابر این چالش است.
دبی و هد مورد انتظار پمپ
طراحی پروانه، مستقیماً بر عملکرد هیدرولیکی پمپ تأثیر دارد. برای دبی‌های بالا و هد زیاد، اغلب از پروانه بسته استفاده می‌شود اما در کاربردهایی با دبی متوسط و هد پایین، پروانه نیمه‌باز یا باز انتخاب بهتری خواهد بود.
هزینه نگهداری و سهولت تعمیرات
در پروژه‌هایی که توقف سیستم پرهزینه است، نگهداری آسان پروانه و تعمیر پمپ صنعتی خیلی مهم است. پروانه باز به‌دلیل طراحی ساده و دسترسی سریع، راحت‌تر تعمیر می‌شود. پروانه بسته نیاز به تنظیمات دقیق و ابزارهای خاص برای تعمیر دارد. اگر پمپ در منطقه‌ای نصب می‌شود که دسترسی به نیروی فنی محدود است، پروانه نیمه‌باز یا باز گزینه بهتری است.
محیط نصب و شرایط کاری سیستم
فشار، دما، ارتفاع نصب، نوع سیستم (افقی یا عمودی) و حتی محدودیت‌های فضایی، همگی در انتخاب پروانه تأثیر دارند.
در سیستم‌های بسته با فشار بالا، پروانه بسته به‌دلیل طراحی پایدارتر اولویت دارد این در حالی است که در محیط‌های آلوده یا خورنده، طراحی ساده و مقاوم پروانه‌های باز یا نیمه‌باز، برتری پیدا می‌کند.
