پمپ اسید سولفوریک چیست؟ با انواع پمپ مناسب اسید سولفوریک، جنس متریال، معیارهای انتخاب، نکات ایمنی و نگهداری آن آشنا شوید.

مقدمه

پمپ اسید تجهیزی تخصصی برای انتقال ایمن و مطمئن سیالات اسیدی و خورنده در صنایع مختلف است و انتخاب آن باید متناسب با ویژگی‌های سیال و شرایط کاری انجام شود. اسید سولفوریک یکی از پرکاربردترین مواد شیمیایی در صنایع مختلف است و در فرایندهایی مانند تولید کودهای شیمیایی، صنایع معدنی، پالایشگاه‌ها، صنایع پتروشیمی، تصفیه آب، تولید مواد شیمیایی و فرایندهای متالورژی استفاده می‌شود. با وجود کاربرد گسترده، انتقال این ماده یکی از بخش‌های حساس در بسیاری از واحدهای صنعتی است؛ زیرا اسید سولفوریک ماده‌ای بسیار خورنده است و انتخاب نادرست تجهیزات انتقال آن می‌تواند باعث خوردگی، نشتی، آسیب به تجهیزات و ایجاد خطر برای کارکنان شود.

یکی از مهم‌ترین تجهیزات در این سیستم‌ها، پمپ اسید سولفوریک است. انتخاب پمپ مناسب فقط به دبی و فشار موردنیاز محدود نمی‌شود. غلظت اسید، دمای سیال، جنس قطعات در تماس با سیال، نوع آب‌بندی، شرایط مکش، هد پمپ و حتی نحوه نصب نیز باید در زمان انتخاب مورد بررسی قرار گیرند.

در این مقاله از آبروان بررسی می‌کنیم پمپ اسید سولفوریک چیست، چه انواعی دارد، چه موادی برای ساخت آن استفاده می‌شوند، چگونه باید پمپ مناسب را انتخاب کرد و مهم‌ترین نکات نصب، بهره‌برداری و نگهداری آن چیست.

پمپ اسید سولفوریک چیست؟

پمپ اسید سولفوریک برای انتقال، گردش یا تزریق اسید سولفوریک در یک سیستم فرایندی استفاده می‌شود. این پمپ‌ها باید به گونه‌ای طراحی شوند که اجزای در تماس با سیال بتوانند در برابر شرایط خورنده اسید مقاومت مناسبی داشته باشند.

نکته بسیار مهم این است که مقاومت شیمیایی یک ماده در برابر اسید سولفوریک به غلظت و دمای اسید وابسته است. بنابراین انتخاب جنس پمپ بدون مشخص کردن شرایط واقعی فرایند می‌تواند تصمیمی پرریسک باشد.

برای مثال، هنگام انتخاب پمپ باید حداقل اطلاعات زیر مشخص باشند:

• غلظت اسید سولفوریک
• دمای اسید
• دبی موردنیاز
• فشار یا هد موردنیاز
• شرایط مکش
• نوع کاربرد
• مدت زمان کارکرد پمپ
• نحوه نصب
• نوع آب‌بندی موردنیاز
• جنس خطوط لوله و تجهیزات متصل

چرا انتخاب پمپ مناسب اسید سولفوریک اهمیت دارد؟

اسید سولفوریک به دلیل خاصیت خورندگی بالا می‌تواند روی بسیاری از فلزات و مواد اثر بگذارد. بنابراین استفاده از پمپی که صرفاً از نظر مکانیکی توانایی انتقال سیال را دارد، کافی نیست.

اگر متریال پمپ با شرایط واقعی سیال سازگار نباشد، مشکلاتی مانند موارد زیر ممکن است ایجاد شوند:

• خوردگی بدنه
• خوردگی پروانه
• آسیب به شفت
• تخریب آب‌بندی
• نشتی اسید
• کاهش عمر پمپ
• آلودگی سیال
• افزایش هزینه تعمیرات
• توقف خط تولید

در صنایع شیمیایی، نشتی اسید علاوه بر خسارت اقتصادی می‌تواند یک مسئله جدی ایمنی نیز باشد.

بنابراین انتخاب پمپ مناسب اسید سولفوریک باید هم از نظر هیدرولیکی و هم از نظر شیمیایی انجام شود.

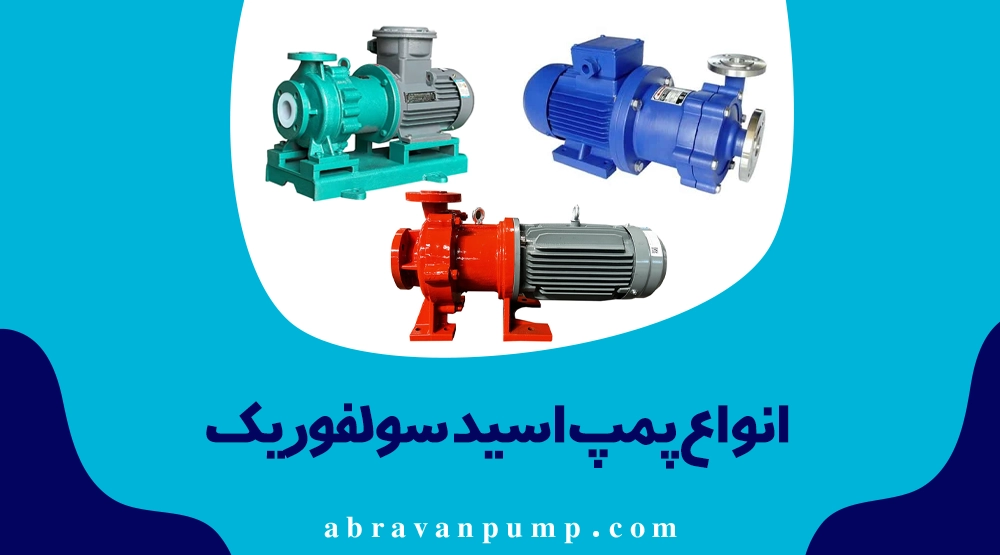

انواع پمپ اسید سولفوریک

پمپ‌های مورد استفاده برای انتقال اسید سولفوریک را می‌توان بر اساس طراحی و نحوه انتقال سیال به چند گروه تقسیم کرد. انتخاب بین این مدل‌ها به شرایط فرایند بستگی دارد.

پمپ سانتریفیوژ

پمپ سانتریفیوژ یکی از رایج‌ترین انواع پمپ‌های صنعتی برای انتقال سیالات است. در این پمپ، پروانه با چرخش خود انرژی را به سیال منتقل می‌کند و باعث ایجاد جریان می‌شود. پمپ‌های سانتریفیوژ می‌توانند برای انتقال اسید سولفوریک در شرایط مختلف مورد استفاده قرار گیرند؛ اما متریال اجزای در تماس با سیال باید به‌دقت انتخاب شود.

با این حال، برای انتخاب یک پمپ سانتریفیوژ مناسب باید منحنی عملکرد پمپ، شرایط مکش و مشخصات سیال به‌طور هم‌زمان بررسی شوند.

پمپ مغناطیسی

پمپ مگنتی یکی از گزینه‌های مهم برای سیالات خورنده است.

در این طراحی، انتقال گشتاور از موتور به پروانه با استفاده از کوپلینگ مغناطیسی انجام می‌شود و در بسیاری از طراحی‌ها نیازی به آب‌بندی مکانیکی متعارف در محل عبور شفت وجود ندارد.

این ویژگی می‌تواند احتمال نشتی سیال را کاهش دهد.

پمپ‌های مگنتی به‌خصوص در کاربردهایی که جلوگیری از نشت سیال شیمیایی اهمیت زیادی دارد، مورد توجه قرار می‌گیرند.

پمپ دیافراگمی

پمپ‌های دیافراگمی از حرکت یک دیافراگم برای جابه‌جایی سیال استفاده می‌کنند.

در برخی کاربردهای شیمیایی، پمپ‌های دیافراگمی می‌توانند گزینه مناسبی برای انتقال یا دوزینگ سیالات باشند؛ به‌خصوص زمانی که نیاز به خودمکش بودن یا انتقال سیال با دبی کنترل‌شده وجود دارد.

با این حال، سازگاری دیافراگم، شیرها و سایر قطعات با غلظت و دمای اسید باید بررسی شود.

پمپ‌های دوزینگ

در کاربردهایی که هدف اصلی، تزریق مقدار مشخصی از اسید سولفوریک است، ممکن است به جای یک پمپ انتقال معمولی از پمپ دوزینگ استفاده شود.

این پمپ‌ها برای کنترل دقیق دبی تزریق طراحی شده‌اند و در سیستم‌های تصفیه آب و فرایندهای شیمیایی کاربرد دارند.

پارامترهایی مانند محدوده دبی، فشار تزریق، دقت دوزینگ و جنس قطعات مرطوب در انتخاب این پمپ اهمیت دارند.

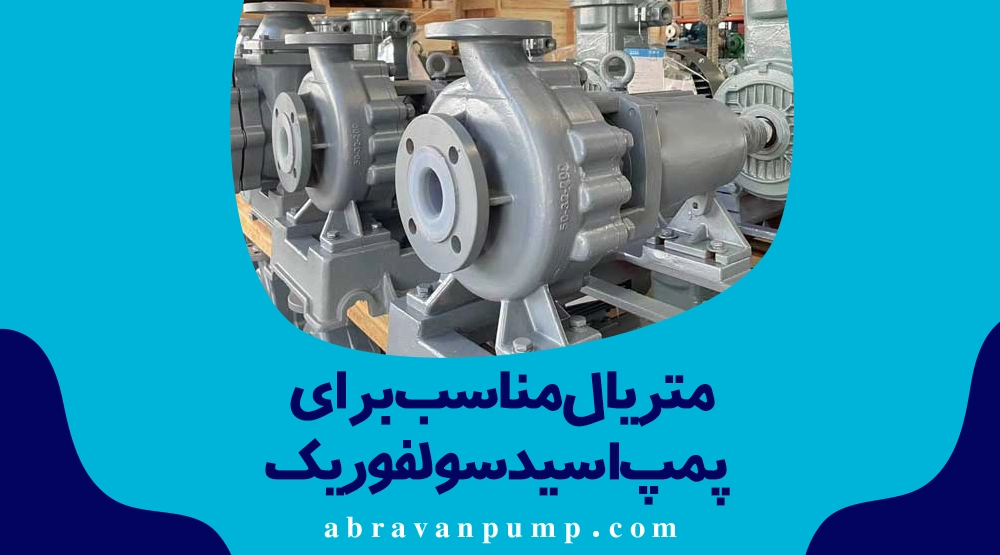

متریال مناسب برای پمپ اسید سولفوریک

یکی از مهم‌ترین مراحل انتخاب پمپ، تعیین Material of Construction یا جنس قسمت‌های در تماس با سیال است.

نمی‌توان یک متریال را به‌صورت عمومی به‌عنوان بهترین جنس برای تمام غلظت‌های اسید سولفوریک معرفی کرد.

رفتار مواد در برابر اسید به عواملی مانند:

• غلظت
• دما
• سرعت جریان
• وجود ناخالصی‌ها
• شرایط فرایندی
• زمان تماس

وابسته است.

پلی‌پروپیلن و پلی‌اتیلن

برخی پلیمرها در کاربردهای شیمیایی می‌توانند مقاومت مناسبی در برابر برخی غلظت‌ها و شرایط اسید داشته باشند. با این حال، انتخاب نهایی باید بر اساس جداول سازگاری شیمیایی و شرایط واقعی کار انجام شود.

PTFE

PTFE یا تفلون به دلیل مقاومت شیمیایی بالا در بسیاری از تجهیزات انتقال مواد شیمیایی استفاده می‌شود.

این ماده ممکن است در بخش‌هایی مانند لاینینگ، آب‌بندی یا اجزای خاص پمپ مورد استفاده قرار گیرد.

اما مقاومت شیمیایی بالا به معنی مناسب بودن برای هر شرایط مکانیکی و دمایی نیست. دمای کار و طراحی قطعه نیز باید بررسی شود.

آلیاژها و فولادهای خاص

در برخی کاربردهای اسید سولفوریک، استفاده از آلیاژهای فلزی خاص امکان‌پذیر است. اما انتخاب فولاد یا آلیاژ باید کاملاً بر اساس شرایط عملیاتی انجام شود.

به‌خصوص در اسید سولفوریک غلیظ و رقیق، رفتار خوردگی فلزات می‌تواند متفاوت باشد.

به همین دلیل انتخاب متریال صرفاً بر اساس نام «فولاد ضدزنگ» یا «استیل» تصمیم دقیقی نیست.

غلظت اسید سولفوریک چه تأثیری بر انتخاب پمپ دارد؟

این یکی از مهم‌ترین نکات در طراحی سیستم انتقال اسید سولفوریک است.

اسید سولفوریک در غلظت‌های مختلف رفتار متفاوتی از نظر خورندگی دارد. بنابراین وقتی گفته می‌شود «پمپ اسید سولفوریک»، این اطلاعات به‌تنهایی برای انتخاب تجهیز کافی نیست.

برای انتخاب صحیح باید مشخص شود:

غلظت اسید چند درصد است؟

برای مثال، شرایط انتقال اسید با غلظت پایین با شرایط انتقال اسید بسیار غلیظ الزاماً یکسان نیست.

علاوه بر غلظت، دما نیز اهمیت بسیار زیادی دارد.

تأثیر دما

افزایش دما در بسیاری از سیستم‌های شیمیایی می‌تواند سرعت واکنش‌های خوردگی را افزایش دهد یا شرایط انتخاب متریال را تغییر دهد.

بنابراین مشخصات پمپ باید بر اساس ترکیب غلظت + دما بررسی شود، نه فقط یکی از این دو پارامتر.

دبی و هد پمپ اسید سولفوریک

پس از مشخص شدن شرایط شیمیایی، باید نیاز هیدرولیکی سیستم تعیین شود.

دبی

دبی نشان می‌دهد چه مقدار اسید باید در واحد زمان منتقل شود.

دبی معمولاً بر حسب واحدهایی مانند:

• m³/h
• L/min
• L/h

بیان می‌شود.

پمپ باید بتواند دبی موردنیاز را در شرایط واقعی سیستم تأمین کند.

هد

هد نشان‌دهنده انرژی موردنیاز برای انتقال سیال در سیستم است.

برای تعیین هد باید مواردی مانند:

• اختلاف ارتفاع
• افت فشار لوله‌ها
• افت فشار اتصالات
• شیرها
• تجهیزات مسیر
• فشار مخزن مقصد

در نظر گرفته شوند.

انتخاب پمپ صرفاً بر اساس دبی می‌تواند باعث انتخاب نادرست شود.

انتخاب موتور برای پمپ اسید سولفوریک

انتخاب موتور نیز به اندازه انتخاب خود پمپ اهمیت دارد.

توان موتور باید متناسب با نقطه کاری پمپ انتخاب شود و برای شرایط واقعی سیستم حاشیه مناسب در نظر گرفته شود.

پارامترهای مهم عبارت‌اند از:

• توان موتور
• ولتاژ
• فرکانس
• سرعت دوران
• جریان نامی
• کلاس حفاظتی
• شرایط محیطی
• نوع نصب

در محیط‌های صنعتی شیمیایی، الزامات مربوط به حفاظت الکتریکی و شرایط محیطی نیز باید در نظر گرفته شوند.

آب‌بندی پمپ اسید سولفوریک

یکی از حساس‌ترین قسمت‌های پمپ، سیستم آب‌بندی است.

در پمپ‌های دارای شفت عبوری، Mechanical Seal  نقش مهمی در جلوگیری از خروج سیال دارد.

انتخاب مکانیکال سیل باید بر اساس:

• نوع سیال
• غلظت اسید
• دما
• فشار
• سرعت دوران
• جنس سطوح آب‌بندی
• جنس الاستومرها

انجام شود.

در برخی کاربردهای حساس، طراحی‌های بدون آب‌بندی مکانیکی متعارف، مانند پمپ‌های مگنتی، می‌توانند مزیت داشته باشند.

کاویتاسیون در پمپ اسید سولفوریک

کاویتاسیون یکی از مشکلات مهم در پمپ‌های سانتریفیوژ است.

این پدیده زمانی رخ می‌دهد که فشار موضعی سیال به شرایطی برسد که تشکیل حباب بخار اتفاق بیفتد. سپس حباب‌ها در نواحی پرفشارتر فرو می‌ریزند.

نتایج احتمالی کاویتاسیون عبارت‌اند از:

• افزایش لرزش
• ایجاد صدای غیرعادی
• افت دبی
• کاهش هد
• آسیب به پروانه
• کاهش عمر پمپ

برای کاهش ریسک کاویتاسیون باید شرایط مکش و NPSH سیستم بررسی شود.

NPSH چیست و چرا در پمپ اسید سولفوریک مهم است؟

NPSH یا Net Positive Suction Head یکی از پارامترهای مهم در طراحی سیستم مکش پمپ است.

به‌صورت ساده، باید شرایط مکش به گونه‌ای باشد که فشار سیال در ورودی پمپ از حد لازم برای جلوگیری از تشکیل بخار پایین‌تر نرود.

در طراحی، معمولاً NPSH Available سیستم با NPSH Required پمپ مقایسه می‌شود.

اگر حاشیه مناسبی وجود نداشته باشد، احتمال بروز مشکلات هیدرولیکی و کاویتاسیون افزایش پیدا می‌کند.

نکات مهم نصب پمپ اسید سولفوریک

نصب صحیح پمپ به اندازه انتخاب آن اهمیت دارد.

مسیر مکش

خط مکش باید به شکلی طراحی شود که افت فشار اضافی ایجاد نکند. استفاده نامناسب از زانوها، کاهش قطر ناگهانی یا آرایش نامناسب لوله‌کشی می‌تواند شرایط مکش را نامطلوب کند.

تراز بودن پمپ

هم‌راستایی مناسب پمپ و موتور برای جلوگیری از ایجاد بار اضافی روی یاتاقان‌ها و کوپلینگ اهمیت دارد.

جلوگیری از تنش لوله‌کشی

وزن یا تنش ناشی از لوله‌کشی نباید به‌صورت نامناسب به نازل‌های پمپ منتقل شود.

دسترسی برای تعمیرات

پمپ باید به شکلی نصب شود که دسترسی به قسمت‌هایی مانند آب‌بندی، کوپلینگ، یاتاقان و اتصالات برای تعمیرات امکان‌پذیر باشد.

نگهداری و تعمیرات پمپ اسید سولفوریک

برنامه نگهداری باید بر اساس نوع پمپ و شرایط کاری آن تنظیم شود.

مواردی که می‌توان در برنامه پایش قرار داد عبارت‌اند از:

• بررسی نشتی
• بررسی لرزش
• کنترل دمای یاتاقان
• بررسی صدا
• کنترل فشار مکش و دهش
• بررسی جریان موتور
• کنترل وضعیت آب‌بندی
• بررسی روانکاری
• بررسی کوپلینگ
• کنترل اتصالات

ثبت این اطلاعات در لاگ شیت پمپ می‌تواند به تشخیص تغییرات تدریجی عملکرد کمک کند.

ایمنی هنگام کار با پمپ اسید سولفوریک

کار با سیستم‌های حاوی اسید سولفوریک نیازمند رعایت دستورالعمل‌های ایمنی مجموعه و الزامات مربوط به مواد شیمیایی است.

قبل از انجام تعمیرات یا باز کردن اجزای پمپ باید اطمینان حاصل شود که تجهیز طبق روش اجرایی ایمن از سرویس خارج شده، فشار آن تخلیه شده و شرایط لازم برای جلوگیری از تماس کارکنان با اسید فراهم شده است.

تجهیزات حفاظت فردی نیز باید بر اساس ارزیابی ریسک و دستورالعمل ایمنی محل انتخاب شوند.

از جمله مواردی که معمولاً در سیستم‌های کار با مواد خورنده مورد توجه قرار می‌گیرند:

• حفاظت چشم و صورت
• دستکش مناسب ماده شیمیایی
• لباس و تجهیزات حفاظتی متناسب
• تهویه مناسب
• دوش و چشم‌شوی اضطراری در محل‌های موردنیاز
• آموزش کارکنان
• دستورالعمل مقابله با نشت

هیچ پمپی نباید صرفاً بر اساس ظاهر یا تجربه قبلی برای انتقال اسید سولفوریک انتخاب شود.

عوامل مؤثر بر قیمت پمپ اسید سولفوریک

قیمت یک پمپ اسید سولفوریک به عوامل متعددی وابسته است و نمی‌توان یک قیمت ثابت برای تمام مدل‌ها اعلام کرد.

عوامل مهم عبارت‌اند از:

• نوع پمپ
• دبی
• هد
• توان موتور
• جنس بدنه
• جنس پروانه
• جنس شفت
• نوع آب‌بندی
• متریال لاینینگ
• برند سازنده
• استانداردهای طراحی
• تجهیزات جانبی
• شرایط کاری و دمای سیال

در بسیاری از موارد، انتخاب یک پمپ ارزان‌تر که با شرایط واقعی فرایند سازگار نیست، می‌تواند در بلندمدت هزینه بسیار بیشتری ایجاد کند.

چطور پمپ مناسب اسید سولفوریک را انتخاب کنیم؟

برای انتخاب صحیح می‌توان این فرایند را دنبال کرد:

مرحله اول: مشخص کردن سیال

ابتدا باید دقیقاً مشخص شود که سیال چیست و آیا اسید سولفوریک خالص است یا حاوی ناخالصی‌ها و مواد دیگر است.

مرحله دوم: تعیین غلظت و دما

غلظت و دمای اسید دو پارامتر بسیار مهم در انتخاب متریال هستند.

مرحله سوم: محاسبه دبی و هد

نیاز هیدرولیکی سیستم باید مشخص شود.

مرحله چهارم: بررسی NPSH

شرایط مکش برای جلوگیری از کاویتاسیون باید بررسی شود.

مرحله پنجم: انتخاب متریال

جنس تمام قطعاتی که با سیال تماس دارند باید با شرایط واقعی فرایند سازگار باشد.

مرحله ششم: انتخاب آب‌بندی

نوع مکانیکال سیل، مواد آب‌بندی یا در برخی موارد طراحی مگنتی باید بررسی شود.

مرحله هفتم: انتخاب موتور

موتور باید متناسب با نقطه کاری پمپ و شرایط محیطی انتخاب شود.

مرحله هشتم: بررسی منحنی عملکرد

در نهایت باید نقطه کاری سیستم روی منحنی پمپ بررسی شود تا مشخص شود تجهیز در محدوده مناسب خود کار می‌کند.

جمع‌بندی

پمپ اسید سولفوریک یکی از تجهیزات مهم در بسیاری از صنایع شیمیایی، معدنی، پتروشیمی، تولید کود و فرایندهای صنعتی است. انتخاب پمپ اسید سولفوریک نیازمند بررسی دقیق عواملی مانند غلظت و دمای اسید، دبی، هد، NPSH و جنس قطعات است. انتخاب صحیح پمپ، علاوه بر افزایش عمر و عملکرد تجهیزات، از هزینه‌های ناشی از خوردگی و خرابی جلوگیری می‌کند.

شرکت آبروان با بهره‌گیری از دانش و تجربه مهندسین خود، در انتخاب پمپ متناسب با شرایط پروژه، به شما مشاوره تخصصی ارائه می‌دهد. برای انتخاب بهترین پمپ اسید سولفوریک و دریافت مشاوره فنی، با مهندسین آبروان در ارتباط باشید.

پرسش‌های متداول

۱. بهترین پمپ برای اسید سولفوریک کدام است؟

یک نوع پمپ را نمی‌توان برای تمام کاربردها به‌عنوان «بهترین» معرفی کرد. نوع پمپ باید بر اساس غلظت و دمای اسید، دبی، هد، شرایط مکش و الزامات آب‌بندی انتخاب شود. پمپ سانتریفیوژ، مگنتی، دیافراگمی و دوزینگ هرکدام در شرایط خاصی کاربرد دارند.

۲. آیا پمپ مگنتی برای اسید سولفوریک مناسب است؟

پمپ‌های مگنتی در برخی کاربردهای اسید سولفوریک می‌توانند گزینه مناسبی باشند، به‌خصوص زمانی که کاهش احتمال نشتی اهمیت زیادی دارد. با این حال، جنس اجزای مرطوب و شرایط دما، غلظت و فشار باید بررسی شوند.

۳. آیا پمپ پلاستیکی برای اسید سولفوریک مناسب است؟

برخی پمپ‌های پلاستیکی یا دارای اجزای پلیمری می‌توانند در شرایط مشخص برای انتقال اسید سولفوریک استفاده شوند. اما مناسب بودن آن‌ها به غلظت، دما و جنس دقیق پلیمر بستگی دارد و باید بر اساس جدول سازگاری شیمیایی و مشخصات سازنده بررسی شود.

۴. چرا غلظت اسید سولفوریک در انتخاب پمپ مهم است؟

رفتار خوردگی اسید سولفوریک با تغییر غلظت می‌تواند تغییر کند. به همین دلیل جنس مناسب پمپ در یک غلظت مشخص لزوماً برای غلظت دیگر مناسب نیست.

۵. دمای اسید چه تأثیری بر انتخاب پمپ دارد؟

دمای سیال می‌تواند روی خوردگی، خواص مواد، آب‌بندی و شرایط هیدرولیکی تأثیر بگذارد. بنابراین انتخاب پمپ باید بر اساس ترکیب دما و غلظت اسید انجام شود.

۶. آیا اسید سولفوریک باعث خوردگی پمپ می‌شود؟

در صورت انتخاب نامناسب متریال، بله. میزان خوردگی به جنس ماده، غلظت اسید، دما، سرعت جریان و سایر شرایط فرایندی بستگی دارد.

۷. مهم‌ترین پارامترهای فنی برای خرید پمپ اسید سولفوریک چیست؟

غلظت و دمای اسید، دبی، هد، فشار مکش، NPSH، نوع نصب، نوع آب‌بندی، جنس قطعات در تماس با سیال، توان موتور و شرایط کاری از مهم‌ترین پارامترها هستند.

۸. آیا می‌توان از پمپ آب معمولی برای اسید سولفوریک استفاده کرد؟

خیر، نباید صرفاً بر اساس توانایی پمپ در انتقال آب چنین کاری انجام شود. پمپ آب معمولی ممکن است از نظر متریال، آب‌بندی و طراحی برای اسید سولفوریک مناسب نباشد و استفاده از آن می‌تواند باعث خوردگی، نشتی و خرابی تجهیز شود.
