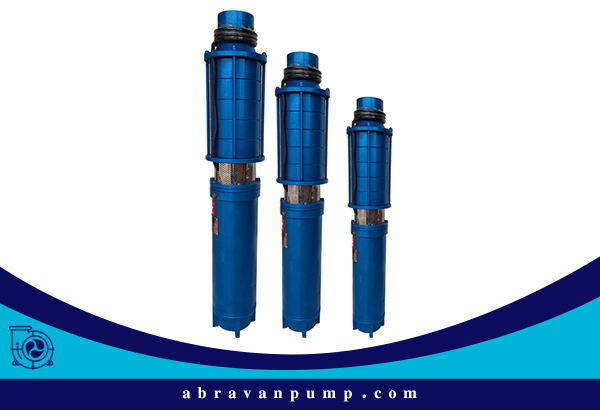

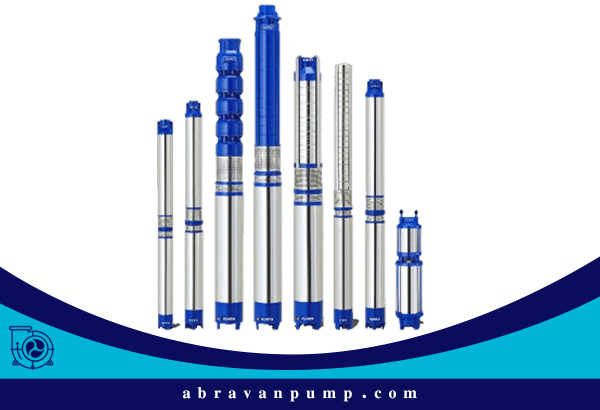

پمپ ها و الکتروپمپ های شناور

پمپ شناور يك يا چند طبقه، تك مكشه، محفظه با برش شعاعی،

مخصوص نصب عمودی. در مواردی بسته به تعداد طبقات و اندازه موتور مي‌تواند

به صورت افقی يا مايل نيز نصب شود.
پروانه‌ها بصورت جريان شعاعي يا مختلط بوده و قابل تراش مي باشند.

محفظه طبقات پمپ های جريان شعاعي توسط بست طبقات و محفظه طبقات پمپ های جريان

مختلط توسط پيچهای دوسر به همديگر متصل می شوند.

محفظه مكش بين موتور و پمپ توسط صافی مكش،

پمپ را در مقابل ذرات درون آب محافظت می كند.

پمپ ها معمولاً دارای سوپاپ يك طرفه مي باشد.



موارد کاربرد پمپ شناور

انتقال آب تميز يا حاوی كمی املاح در مصارف آبياری

سيستمهای آبياری باراني
ايستگاههای تقويت فشار
تأمين آب اضطراری
زهكشی آبهای تحت الارضی
تأسيسات تصفيه آب
مصارف شستشوی صنعتی و سيستمهای آتش نشانی
بعلاوه اين پمپ ها در معادن و آبنماها و غيره بكار می رود.

ميزان مجاز شن در آب مورد پمپاژ 25 گرم در متر مكعب می باشد

مشخصات کلی پمپ شناورقطر نامی سوپاپ : 2/1، 1 تا8 اينچ
ظرفیت آبدهی: 5 تا 650 متر مكعب در ساعت
ارتفاع: تا 300 متر
دمای آب مورد پمپاژ: تا 30 درجه سانتيگراد



شرکت آبروان

گروه  آبروان بزرگترین گروه پمپ سازی خاورمیانه است

و در زمینه تولید الکتروپمپ های شناور ، گریز از مرکز ،

فشار قوی ، دومکشه ، نیروگاهی ، صنعتی و معدنی ،

دریایی و نفت و پتروشیمی فعالیت دارد .
یکی از این محصولات پمپ روغن داغ آبروان است .



ویژگی های پمپ روغن داغ آبروان

این پمپ روغن داغ از نوع گریز از مرکز با طرح مخصوص بوده

و برای پمپاژ و گردش روغن داغ تا دمای 300 درجه استفاده می شود .

ساختمان این پمپ به صورت افقی یک طبقه و یک مکشه گریز از مرکز

با محفظه حلزونی است . ابعاد اصلی ومشخصات کاری پمپ مطابق استاندارد EN733 می باشد .



مشخصات فنی پمپ روغن داغ آبروان

پروانه این پمپ از نظر هیدورلیکی بالانس بوده

و به صورت یکسر آویز نصب می شود .

محفظه حلزونی آن از نوع پایه دار بوده و محفظه بلبرینگ آن بدون پایه می باشد .

پمپ روغن داغ دارای دو عدد بلبرینگ شیار عمیق مطابق استانداردDIN625 است

و قادر می باشد انواع روغن تا دمای 300 درجه سانتی گراد را پمپاژ نماید .

جهت مکش ، افقی و رانش عمودی بوده و فلنج ها مطابق استاندارد DIN 1092 -2-PIN10 می باشد .



آب بندی محور این پمپ از دو بخش تشکیل شده

و در محفظه آن که پمپ بر روی سرپوش آن قرار دارد ،



برای آب بندی محور از نوار گرافیتی نسوز استفاده شده

و در انتهای محفظه بلبرینگ آن نیز آب بند مکانیکی نصب می گردد .
این پمپ دارای قطر خروجی 32 تا 100 میلی متر است .

دارای ظرفیت آبدهی تا 350 متر مکعب در ساعت می باشد .فشار آن 15 بار است .

همچنین این پمپ تا ارتفاع 95 متر را پوشش می دهد و درجه حرارت سیال آن تا 300 درجه می تواند باشد .



اجزا تشکیل دهنده پمپ روغن داغ آبروان

محفظه حلزونی آن از جنس 40- GGG است، پروانه آن 25 GG، سرپوش محفظه آن 40 GGG،

محور آن 1.72 و محفظه بلبرینگ آن 25 GG است.



کاربرد پمپ روغن داغ آبروان

• صنایع شیمیایی و دارویی
• صنایع غذایی
• صنایع پلاستیک
• صنایع نساجی
• چرم و کاغذ
• صنایع رنگ
• صنایع الکتریکی
