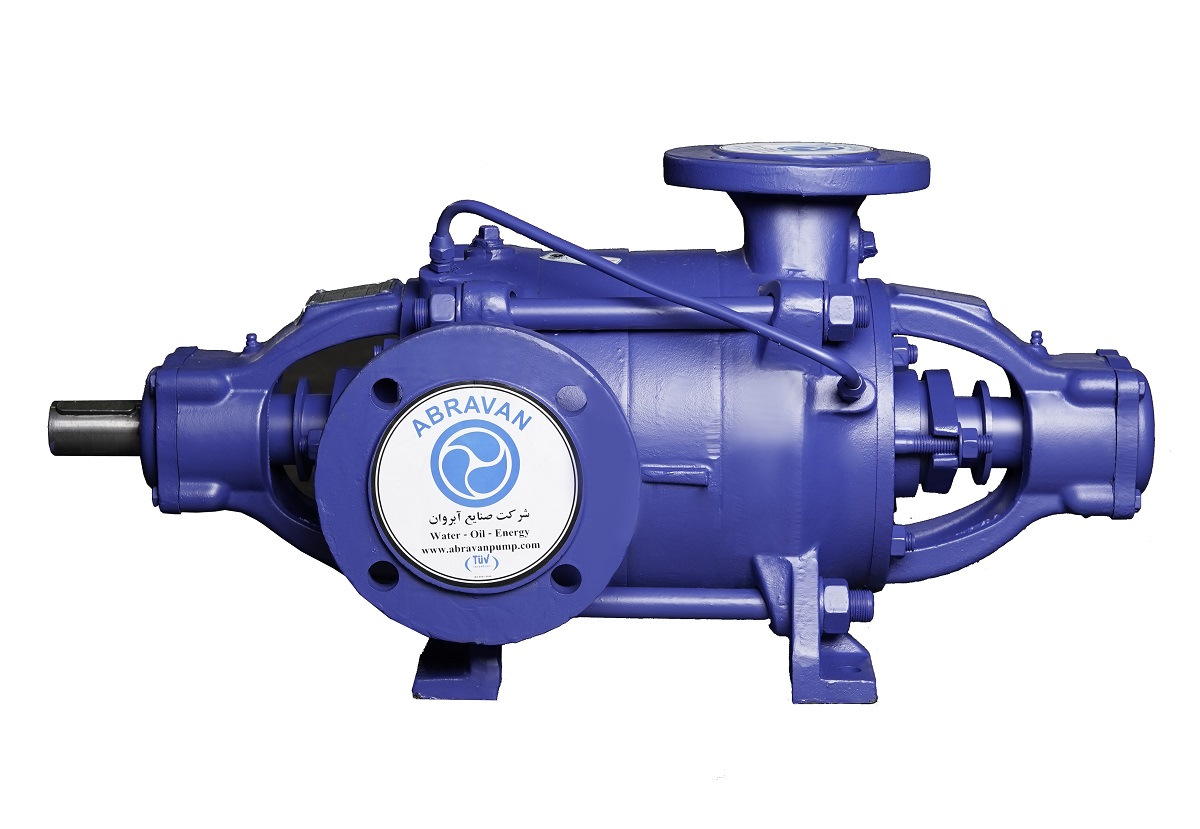

پمپ فشار قوی که با نام پمپ طبقاتی نیز شناخته می‌شود، یکی از پمپ‌های پر مصرف در بازار است. این پمپ، پروانه‌های بین یاتاقانی دارد و موتور این پمپ جداست و دارای چند طبقه و یک محفظه با برش‌های شعاعی است. پمپ فشار قوی طبقاتی به پمپ‌هایی گفته می‌شود که جابه‌جایی سیال در آن، از راه پروانه‌های چندگانه که در طبقات فوقانی یکدیگر هستند، انجام می‌شود. این موضوع سبب می شود تا فشار بیشتری بر سیال اعمال شود و در نهایت هد لازم فراهم می شود.
همه چیز امن و امان، با پمپ های صنعتی آبروان، محصولی از ایران
برای سفارش انواع پمپ، همین حالا با ما تماس بگیرید:
۰۲۱۶۶۹۳۸۸۱۴
۰۲۱۶۶۴۳۵۴۵۳
۰۲۱۶۶۹۲۴۲۹۴
۰۲۱۶۶۵۷۳۵۰۳-۴
ساختار پمپ های فشار قوی
آب‌بندی هر طبقه با کمک اورینگ انجام می‌شود. حلقه اتصال طبقات به یکدیگر، به واسطه پیچ بست طبقات است. پمپ فشارقوی چند پایه نگهدارنده نیز دارد که ریخته‌گری آن‌ها به صورتی است که با محفظه مکش و رانش به‌صورت یکپارچه متصل‌اند.
وظیفه خنثی کردن نیروهای شعاعی و محوری که بر پمپ وارد می‌شوند، بر عهده دو عدد بلبرینگ و یک عدد رولربرینگ روانکاری شده با گریس، که در دو طرف پروانه‌ها هستند، می‌باشد. همچنین در برخی از مدل ها نیز دارای دیفیوزر هستند.
ساختار پمپ های فشارقوی طبقاتی
از نظر ساختاری، پمپ فشار قوی طبقاتی از محوری یگانه تشکیل شده که محور مهم پمپ، پروانه‌ها و کاسه‌ها را در یک محور قرار داده است. زمانی که سیال وارد پروانه‌ها و محفظه پمپ می‌شود، فشار بیشتر می‌شود. با فشار سیال و وارد شدن آن به پروانه فوقانی و بالاتر، فشار بیشتر می شود و سیال به طرف بخش خروجی پمپ می‌رود.
نکته جالب اینجاست که در طی این فرآیند، دبی پمپ، تغییری نمی کند. همچنین دور الکتروموتور در الکتروپمپ طبقاتی ثابت است.
طرز کار پمپ های فشارقوی
طرز کار این پمپ ها به این صورت است که سیال از بخش محفظه مکش و لوله های ورودی وارد پمپ می شود. پروانه ها روی محور قرار گرفته اند. پروانه ها در حال گردش هستند. نیروی گریز از مرکز وجود دارد که به واسطه دور موتور مشخص در نهایت سبب مکش سیال به داخل پروانه می شود.
فشار سیال معادل صفر است و زمانی که به داخل پروانه کشیده شود و از پره ها عبور کند سبب افزایش فشار می شود. ایملپر ها شروع به چرخیدن میکنند و سرعت سیال به واسطه فشار بیشتر می شود. زیاد شدن سرعت تلفات زیادی به همراه دارد به این ترتیب از یک دیفیوزر در بخش پشت پروانه استفاده می شود. این قطعه سبب می شود که دبی خروجی بیشتر شود.
کاربردهای پمپ فشار قوی
- تهیه آب شهری، پمپاژ آب و زهکشی
- مناسب برای آبرسانی در مصارف صنعتی
- کاربرد در بوستر پمپ
- یک انتخاب عالی برای آبیاری بارانی
- پمپاژ کردن آب کندانس شده
- پمپاژ کردن آب گرم و سرد تاسیسات صنعتی
و حتی در آتش نشانی ها نیز از پمپ های فشارقوی استفاده می شود.
3 دلیل برای استفاده از این محصول
- در پمپ فشار قوی دیگر نیاز به چندین محفظه حلزونی شکل نخواهد بود چون سبب بزرگ شدن سایز آن می شود. در این پمپ ها از دیفیوزر استفاده شده است. بنابراین سایز کوچکی دارد.
- از نظر اقتصادی مقرون به صرفه است. در فرآیند ساخت این پمپ ها هزینه کمتری به کار می رود.
- در انواع پمپ فشار قوی از یاتاقان های تراست استفاده می شود و این قطعه سبب می شود تا فشار و باری که نیروی محوری به پمپ و پروانه وارد می کند قابل تحمل تر باشد.
انواع پمپ فشار قوی طبقاتی را بهتر بشناسیم
این پمپ، انواع مختلف دارد که هر کدام کارکردهای مخصوص خود را دارند. در ادامه با انواع آن بیشتر آشنا می‌شوید.
پمپ فشار قوی WKL
پمپ فشار قوی طبقاتی وکائل که به نماد WKL نشان داده می شود از دسته محصولاتی است که با قطر خروجی بین 32 الی 150 میلی متر طراحی شده است. البته این محصول دارای پروانه های یاتاقانی است. موتور این پمپ ها به شکل مجزا طراحی شده است. یک محفظه برش و همینطور چندین طبقه متفاوت دارد.
آب بندی برای هر طبقه به واسطه اورینگ صورت می گیرد. ظرفیت آبدهی نیز بین 2 الی 950 متر مکعب در ساعت ارزیابی شده است. این محصول وار آب بندی مخصوص مکانیکی نیز دارد. از جمله ویژگی‌هایی که باعث متمایز شدن پمپ های wkl شده است، میتوان به موارد زیر اشاره کرد:
- ارتفاع: تا 480 متر
- درجه حرارت سیال در آب‌بندی: با نوار آب‌بندی از 10- تا 110 درجه سانتی‌گراد و با آب بند مکانیکی از 10- تا 140 درجه سانتی‌گراد
- فشار تست: 40 بار
پمپ عمودی طبقاتی PCR
کاربردها: بوستر پمپ‌های آبرسانی مسکونی بزرگ ، سیستم‌های اطفاء حریق و مبدل‌های حرارتی ، آب‌شیرین‌کن‌ها
پمپ طبقاتی MD
کاربردها: انتقال آب، بوستر پمپ‌های آبرسانی، بوستر پمپ آبیاری، بوستر پمپ آتش‌نشانی، پمپاژ آب در مصارف صنعتی، پمپ آب کندانس شده، پمپ تغذیه دیگ بخار، تهیه آب شهر پمپ
پمپ فشار قوی طبقاتی CV
تهیه آب شهرها، تغذیه دیگ بخار، بوستر پمپ‌های آبرسانی، بوستر پمپ آبیاری، بوستر پمپ آتش‌نشانی، پمپاژ آب سرد و گرم در صنعت، پمپاژ آب کندانس شده
پمپ طبقاتی MC200
نوع دیگری از پمپ فشار قوی وجود دارد که به عنوان پمپ MC200 شهرت یافته است. این محصول نیز در لیست پمپ های گریز از مرکز طبقاتی قرار دارد و دارای برش شعاعی است. این محصول شامل پایه های نگهدارنده بوده و کاملاً یکدست طراحی شده است. این پمپ ها دارای محفظه مکش و رانش ریخته گری هستند. شفت این دستگاه از جنس فولاد است.
تهیه آب شهرها، پمپاژ آب کندانس شده، پمپ تغذیه دیگ بخار، بوستر پمپ‌های آبرسانی ، بوستر پمپ آبیاری ، بوستر پمپ آتش‌نشانی، پمپاژ آب سرد و گرم در تأسیسات صنعتی تنها بخشی از کاربردهای این پمپ است.
پمپ فشار قوی کشاورزی
پمپ فشارقوی برای کشاورزی برای پمپاژ آب از مخزن آب به زمین های زراعی طراحی شده است. این پمپ ها به طور کلی آب را از منبع آب دریافت کرده و به واسطه لوله ها به محل ذخیره سازی منتقل می سازند. پمپ فشار قوی کشاورزی با اتصال مستقیم به برق کار می کند و نیازی به الکتروموتور ندارد. البته که برای جلوگیری از نوسانات از تابلو برق استفاده می شود.
هزینه تعمیر و نگهداری این محصول پایین است و همچنین پتانسیل بیشتری برای کنترل خودکار دارند. از سوی دیگر توانایی استفاده از انرژی خورشیدی نیز برای برخی از مدل های خاص فراهم شده است. سیالاتی که از موتور پمپ آب کشاورزی عبور می کنند، شامل یک سری ریز جامدات هستند؛ بنابراین کیفیت این پمپ ها بسیار مهم است تا درگذر زمان کمترین خوردگی را داشته باشند.
پمپ فشار قوی پشت تراکتوری
پمپ فشار قوی پشت تراکتوری عملیات آبیاری و کشاورزی را آسان می کند. یعنی پمپ به جای اینکه به موتور وصل شود به واسطه شفت یا محور به تراکتور وصل خواهد شد. سپس شخص می تواند با روشن کردن تراکتور آب را از چاه برای آبیاری پمپاژ نماید. این پمپ ها از نوع گریز از مرکز هستند و گاه چند طبقه طراحی شده اند. نوعی گیربکس فزاینده نیز برای این دستگاه طراحی شده است. در ویدیو زیر میتوانید نمونه از پمپ پشت تراکتوری تولید شده توسط شرکت آبروان را مشاهده کنید:
لیست قیمت به همراه مشخصات فنی پمپ های فشار قوی
محصولات زیر تنها بخشی از تولیدات شرکت آبروان است. برای اطلاع از قیمت ها، با کارشناسان ما در تماس باشید.
برای مشاهده کامل جدول در موبایل، به سمت راست اسکرول کنید.
| نام محصول | قدرت موتور (KW) | قطر پروانه (mm) | دور در دقیقه (RPM) | قطر دهانه رانش (mm) | قطر دهانه مکش (mm) |
| پمپ فشار قوی 125/1 | 37 | 320 | 1450 | 125 | 150 |
| پمپ فشار قوی 125/2 | 75 | 320 | 1450 | 125 | 150 |
| پمپ فشار قوی 125/2a | 55 | 310 | 1450 | 125 | 150 |
| پمپ فشار قوی 125/3 | 90 | 320 | 1450 | 125 | 150 |
| پمپ فشار قوی 125/3a | 75 | 300 | 1450 | 125 | 150 |
| پمپ فشار قوی 150/1 | 75 | 360 | 1450 | 150 | 200 |
| پمپ فشار قوی 150/2 | 132 | 360 | 1450 | 150 | 200 |
| پمپ فشار قوی 150/2a | 110 | 345 | 1450 | 150 | 200 |
| پمپ فشار قوی 150/3 | 200 | 360 | 1450 | 150 | 200 |
| پمپ فشار قوی 100/1 | 15 | 265 | 1450 | 100 | 125 |
| پمپ فشار قوی 100/2 | 30 | 265 | 1450 | 100 | 125 |
| پمپ فشار قوی 100/2a | 18.5 | 250 | 1450 | 100 | 125 |
| پمپ فشار قوی 100/3 | 37 | 265 | 1450 | 100 | 125 |
| پمپ فشار قوی 100/3a | 29 | 250 | 1450 | 100 | 125 |
| پمپ فشار قوی 100/4 | 55 | 260 | 1450 | 100 | 125 |
| پمپ فشار قوی 100/4a | 45 | 260 | 1450 | 100 | 125 |
| پمپ فشار قوی 80/1 | 37 | 220 | 2900 | 80 | 100 |
| پمپ فشار قوی 80/1a | 18.5 | 180 | 2900 | 80 | 100 |
| پمپ فشار قوی 80/1a | 22 | 205 | 2900 | 80 | 100 |
| پمپ فشار قوی 80/2 | 11 | 220 | 1450 | 80 | 100 |
| پمپ فشار قوی 65/1 | 2.2 | 192 | 1450 | 65 | 80 |
| پمپ فشار قوی 65/1a | 11 | 185 | 2900 | 65 | 80 |
| پمپ فشار قوی 65/2 | 4 | 192 | 1450 | 65 | 80 |
| پمپ فشار قوی 65/2a | 18.5 | 180 | 2900 | 65 | 80 |
| پمپ فشار قوی 65/3 | 37 | 192 | 2900 | 65 | 80 |
| پمپ فشار قوی 65/3a | 22 | 185 | 2900 | 65 | 80 |
| پمپ فشار قوی 65/4 | 45 | 192 | 2900 | 65 | 80 |
| پمپ فشار قوی 65/5 | 11 | 192 | 1450 | 65 | 80 |
| پمپ فشار قوی 65/6 | 11 | 192 | 1450 | 65 | 80 |
| پمپ فشار قوی 50/1 | 7.5 | 165 | 2900 | 50 | 65 |
| پمپ فشار قوی 50/1a | 4 | 150 | 2900 | 50 | 65 |
| پمپ فشار قوی 50/2 | 1.1 | 165 | 1450 | 50 | 65 |
| پمپ فشار قوی 50/2a | 11 | 155 | 2900 | 50 | 65 |
| پمپ فشار قوی 50/3 | 3-18.5 | 165 | 1450 | 50 | 65 |
| پمپ فشار قوی 50/4 | 4 | 165 | 1450 | 50 | 65 |
| پمپ فشار قوی 50/4a | 22 | 155 | 2900 | 50 | 65 |
| پمپ فشار قوی 50/5 | 30 | 165 | 2900 | 50 | 65 |
| پمپ فشار قوی 50/6 | 37 | 165 | 2900 | 50 | 65 |
| پمپ فشار قوی 50/7 | 37 | 165 | 2900 | 50 | 65 |
| پمپ فشار قوی 40/1 | 4 | 170 | 2900 | 40 | 50 |
| پمپ فشار قوی 40/2 | 1.1 | 170 | 1450 | 40 | 50 |
| پمپ فشار قوی 40/2a | 7.5 | 165 | 2900 | 40 | 50 |
| پمپ فشار قوی 40/3 | 2.2 | 170 | 1450 | 40 | 50 |
| پمپ فشار قوی 40/3a | 11 | 165 | 2900 | 40 | 50 |
| پمپ فشار قوی 40/4 | 18.5 | 170 | 2900 | 40 | 50 |
| پمپ فشار قوی 40/4a | 15 | 165 | 2900 | 40 | 50 |
| پمپ فشار قوی 40/5 | 3 | 170 | 1450 | 40 | 50 |
| پمپ فشار قوی 32/1 | 2.2 | 140 | 2900 | 32 | 40 |
| پمپ فشار قوی 32/1a | 1.5 | 135 | 2900 | 32 | 40 |
| پمپ فشار قوی 32/2a | 0.37 | 135 | 1450 | 32 | 40 |
| پمپ فشار قوی 32/3 | 5.5 | 140 | 2900 | 32 | 40 |
| پمپ فشار قوی 32/3a | 4 | 135 | 2900 | 32 | 40 |
| پمپ فشار قوی 32/4 | 7.5 | 140 | 2900 | 32 | 40 |
