پمپ های پره ای

در نصب بسیاری از سیستمهای صنعتی با حداکثر فشار ۲۰۰ بار به کار برده می شوند.

مزیت اصلی پمپ های پره ایپمپاژ آزاد و تولید سر و صدای کم می باشد.

شفت روتور با پره های شعاعی نصب شده توسط یک محرک یا موتور به حرکت در می آیند.

حلقه مولد بصورت دایره وار و در حالت گریز از مرکز قرار گرفته که

میزان گریز از مرکز تعیین کننده جابجایی پمپ است.

هنگامی که گریز از مرکز تا درجه صفر کاهش می یابد جابجایی پمپ ۰ cm3 می باشد.

از آن لحظه پمپ هیچ روغنی را پمپاژ نمی کند



مکش و انتقال:

فضای بین پره ها توسط روتور به حرکت در می آیند. در قسمت مکشی حجم

این فضاها افزایش پیدا می کند و توسط روغن خط مکشی پر می شوند.

در قسمت فشار حجم این فضاها کم می شود و روغن بلاجبار وارد خط فشار می شود
فشار موجود در بخش فشار توسط مقاومت موجود در سیستم تعیین می شود.

مهمترین مقاومت در سیلندر هیدرولیکی یا موتور هیدرولیکی است

پمپ هایپره ای

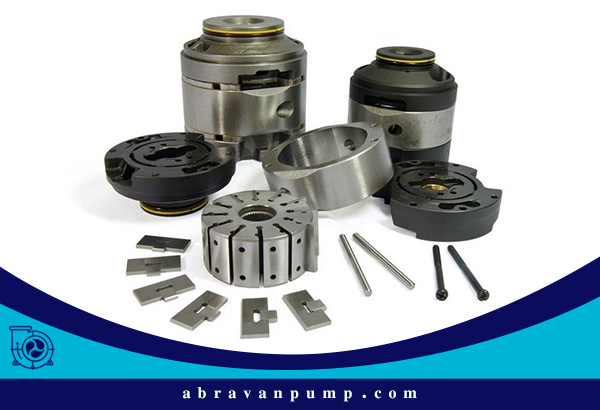

پمپ هایپره ایاز یك روتور و تعدادی پره تشكیل شده اند . پره ها به صورت شعاعی داخل روتور
حركت میكنند . روتور و پره ها داخل یك رینگ بادامكی شكل به نام استاتور گردش میكنند .
بطور كلی پمپ های پره ای بعنوان پمپ های فشار متوسط در صنایع مورد استفاده قرار میگیرد .



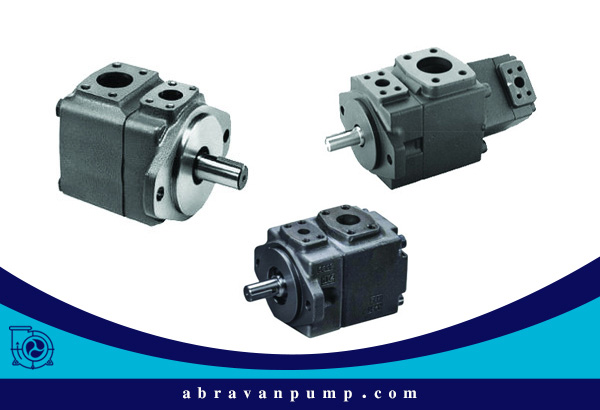

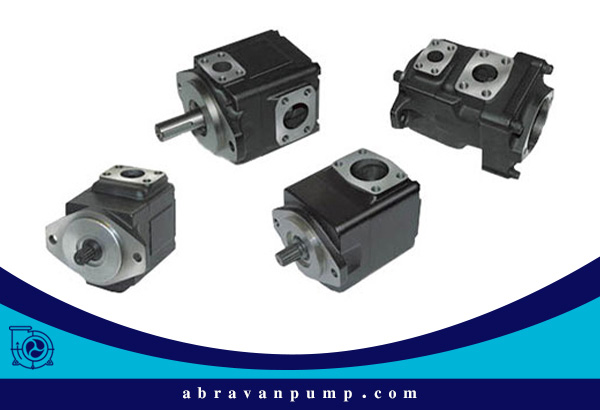

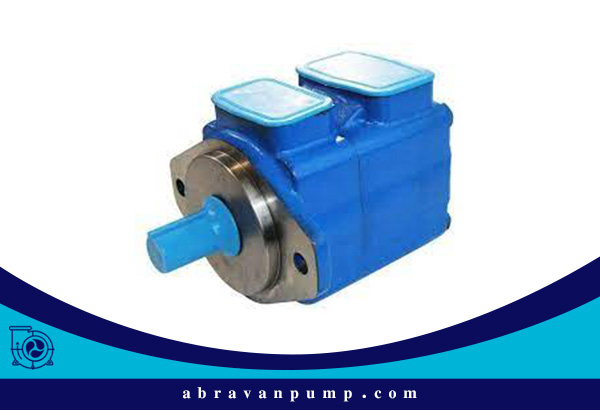

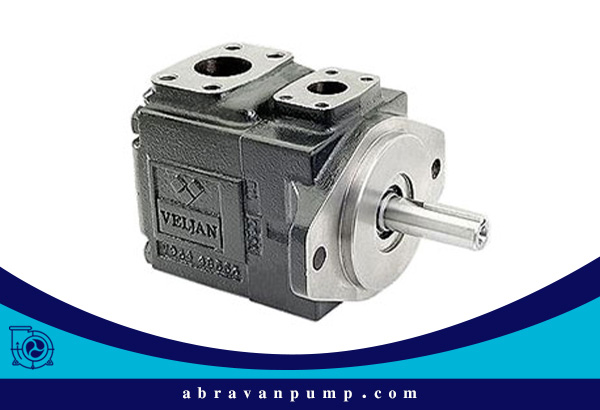

پمپ پره ای

انواع پمپ هایپره ای
۱- پمپ هایپره ای نامتقارن ( با جابجائی ثابت و متغیر )
نامتقارن بودن فشار در پمپ هایپره ای( مانند پمپ های دنده خارجی) بر
یاتاقان ها نیروی جانبی وارد میآورد . همچنین باعث سایش سطح رینگ بادامكی شكل در ناحیه
مكش پمپ میشود .

پمپ هایپره ای نا متقارن

۲- پمپ هایپره ایمتقارن (با جابجائی ثابت )
در پمپ هایپره ای متقارن  شكل بیضوی پوسته سبب میشود كه مجاری ورودی و
خروجی روغن نظیر به نظیر در مقابل یكدیگر قرار گرفته و تعادل هیدرولیكی حاصل شود .

پمپ پره ای متقارن

تشریح عملكرد پمپ هایپره ای

روتور پمپ دارای شیارهای شعاعی بوده كه با اتصال به محور محرك در داخل یك رینگ بادامكی
چرخش می نماید . نیروی گریز از مركز حاصل از دوران محور ، تیغه هایموجود در شیارهایروتور را
به سمت خارج رانده و در تماس با سطح رینگ ، نگاه میدارد .
فضای بین روتور و رینگ بادامكی در نیم دور اول چرخش محور ، افزایش یافته و انبساط حجمی
حاصله ، موجب كاهش فشار و ایجاد مكش میگردد كه در نتیجه ، سیال بطرف مجرای ورودی پمپ
جریان می یابد .

در نیم دور دوم ، تیغه ها بتدریج پیرو سطح رینگ بادامكی به داخل شیار باز گشته و بدلیل كاهش
حجم ، سیال به طرف مجرای خروجی رانده میشود .

در صورتیكه خروج از مركز ( فاصله بین محورهای روتور و رینگ بادامكی) به صفر برسد ، دیگر در
خروجی جریانی وجود نخواهد داشت . بعضی از پمپهای پره ای كه خروج از مركز آنها توسط مكانیزم
قابل تنطیم است ، تحت عنوان پمپهای جابجایی متغیر شناخته میشوند . در اینگونه پمپها با حركات
رینگ بادامكی بوسیله تنظیم دستی یا مكانیزم جبران كننده فشار ، میزان خروج از مركز قابل تنظیم
میباشد.

پمپ های پره ای جابجائی متغیر با عملكرد مستقیم

پمپ پره ای متغیر با سیستم جبران كننده فشار

– پیچ تنظیم حجم كورس یا حجم جابجائی
فاصله بین رینگ استاتور و روتور به طور مستقیم حجم تغذیه پمپ را مشخص میكند .
– پیچ تنظیم ارتفاع
در اینجا موقعیت عمودی رینگ بادامكی تغییر داده میشود كه تأثیر مستقیم در صدا و پاسخ
دینامیكی پمپ دارد.
– پیچ تنظیم فشار عملكرد حداكثر
مقدار پیش فشردگیفنر، ماكزیمم فشار عملكرد را مشخص میكند .

تشریح عملكرد

در یك سیستم هیدرولیك با توجه به مقاومت ، فشار ایجاد میشود . این فشار در ناحیه ای
كه با رنگ قرمز مشخص شده است وجود دارد و بر روی سطح داخلی رینگ بادامكی
نشان داده میشود . اگر این بردار نیرو به FP كند . نیروی فشاری در این ناحیه با بردار نیروی
ایجاد میشود كه با پیچ تنظیم (FV) دو مولفه قائم و افقی تجزیه گردد ، یك نیروی بزرگ
ایجاد میگردد كه در جهت مخالف فنر (Fh) ارتفاع رفع میگردد و یك نیروی كوچك
میباشد ، (Fh) بیشتر از نیروی(Ft) فشاری عمل میكند .تا هنگامیكه نیرویفنر فشاری
رینگ بادامكی در موقعیت حد اكثر خروج از مركز میباشد .
هم افزایش (Fv) و (Fh) افزایش یافته و بنابراین (Fp) اگر فشار در سیستم افزایش یابد ، نیروی
مییابند .

فنر بزرگتر شود ، رینگ بادامكی از موقعیت خارج از مركزش به (Ft) از نیروی(Fh) اگر نیروی
موقعیت هم مركز نزدیكتر میشود . ( رینگ به سمت راست حركت میكند . ) در اثر تغییر
حجم محفظه جابجایی جریان در خروجی پمپ كاهش مییابد . اكنون پمپ فقط مقدار روغن
لازم برای نشتی داخلی پمپ را تامین میكند . گرمایی كه به دلیل اصطكاك به وجود میآید
از طریق نشتی روغن خارج میگردد .
